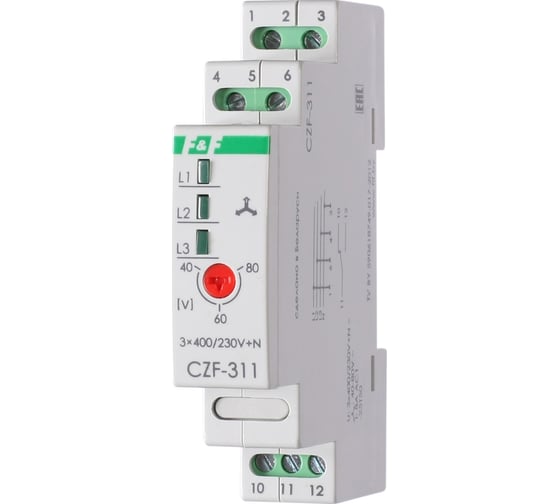

Автомат защиты электродвигателей F&F CZF-311 EA04.001.006

Реле контроля фаз CZF-311 предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях:

• Отсутствия напряжения хотя бы в одной из фаз.
• Асимметрии напряжения.
• Повышения напряжения более 280 В.
• Снижения напряжения менее 150 В.
• Обрыва нулевого провода.

Принцип работы: Если напряжение в пределах нормы, контакты 11-12 замыкаются, горят светодиоды на панели управления и нагрузка подключается к сети питания. В случае повышения напряжения более 280 В, снижения менее 150 В или асимметрии напряжений выше установленного значения контакты реле размыкаются и контактор отключается. Задержка отключения при асимметрии составляет 5 с, при повышении напряжения выше 280 В или снижении ниже 150 В – 2 с. Включение происходит автоматически после восстановления сетевого напряжения питания с задержкой 5 с.

Реле измеряет истинное среднеквадратичное значение напряжение (TrueRMS), даже в случае искаженного напряжения питания.
