Автоматическая трубная муфта IBO DN 80 2000020330017

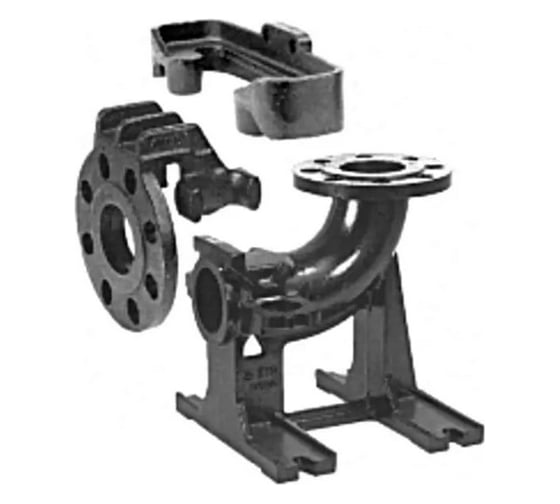

Автоматические трубные муфты IBO DN 80 используются для удобства монтажа фекальных, дренажных и канализационных насосных агрегатов к напорной магистрали. Плюсом к надежности данного соединения относят удобство и безопасность при подъеме оборудования для профилактического осмотра или планового обслуживания — для монтажа и демонтажа насоса не нужно спускаться на дно колодца. Автоматическая трубная муфта состоит из 3-х частей: основная часть, верхнее крепление направляющих труб и крепление насоса. Основная часть трубной муфты крепится ко дну колодца анкерными болтами. Принцип работы автоматических трубных муфт: колено-основание крепится ко дну колодца анкерными болтами. С одной стороны к нему подсоединяется напорная труба. С другой стороны крепится насос, к напорному патрубку которого присоединен ответный фланец с приспособлением для фиксации с направляющими трубами. На колене-основании крепятся вертикально две направляющие трубы (трубы заказываются отдельно), которые в верхней части колодца фиксируются верхним кронштейном. Насос на цепи опускается по направляющим трубам. В нижней точке насос входит в зацепление с фланцем колена-основания. Если насос нужно демонтировать, он на цепи с помощью подъемного механизма поднимается вверх по направляющим трубам – до тех пор, пока не выйдет из зацепления.
