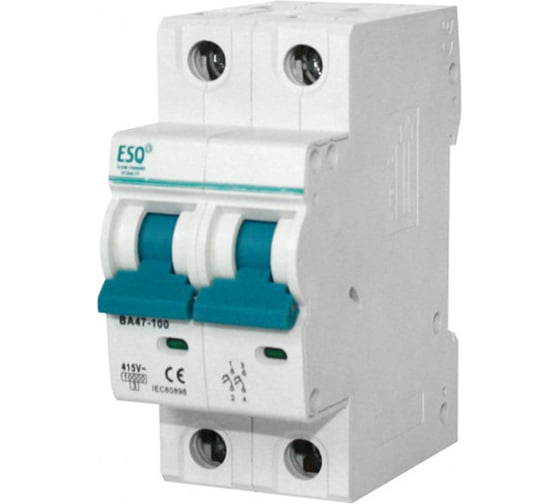

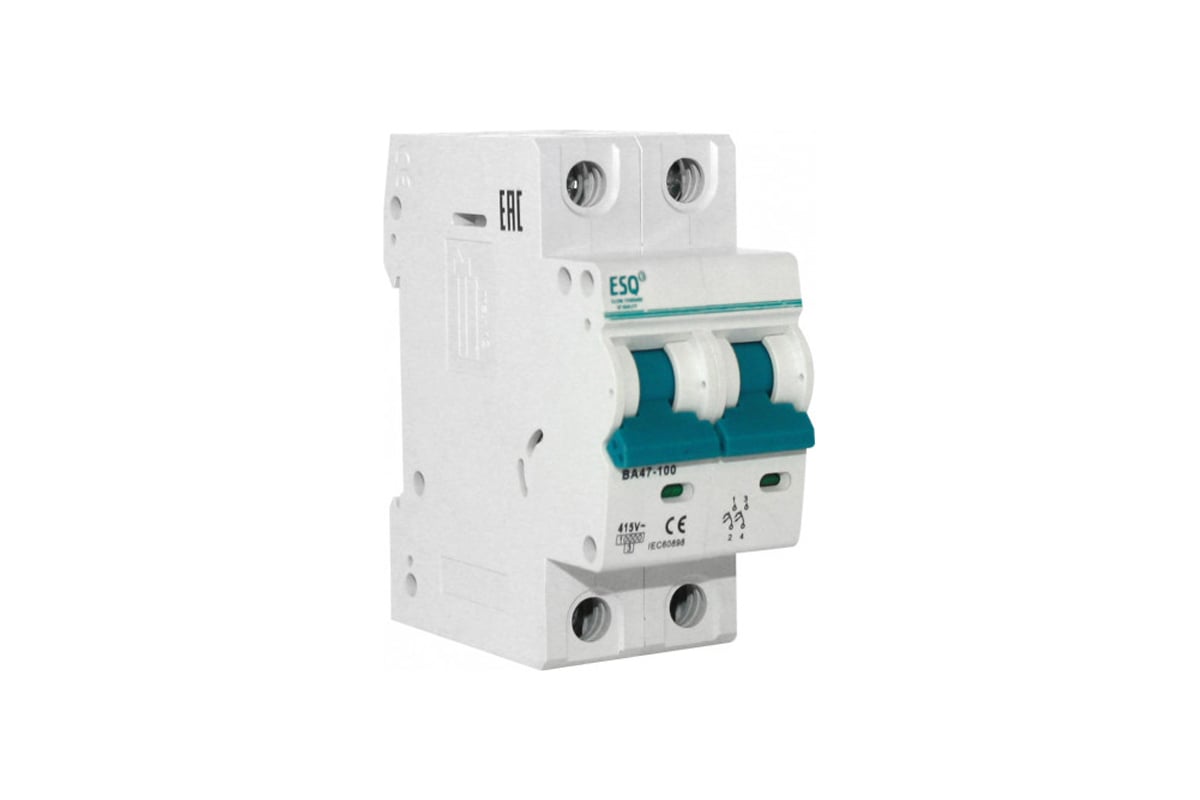

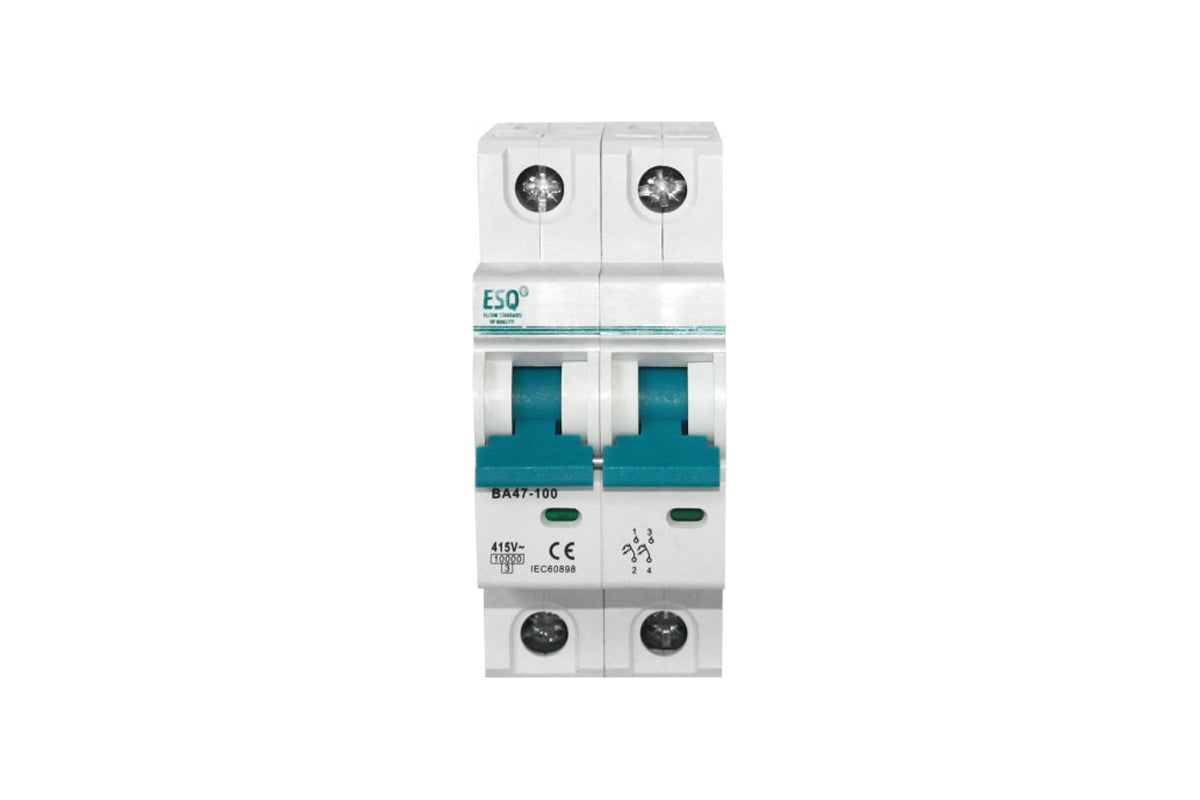

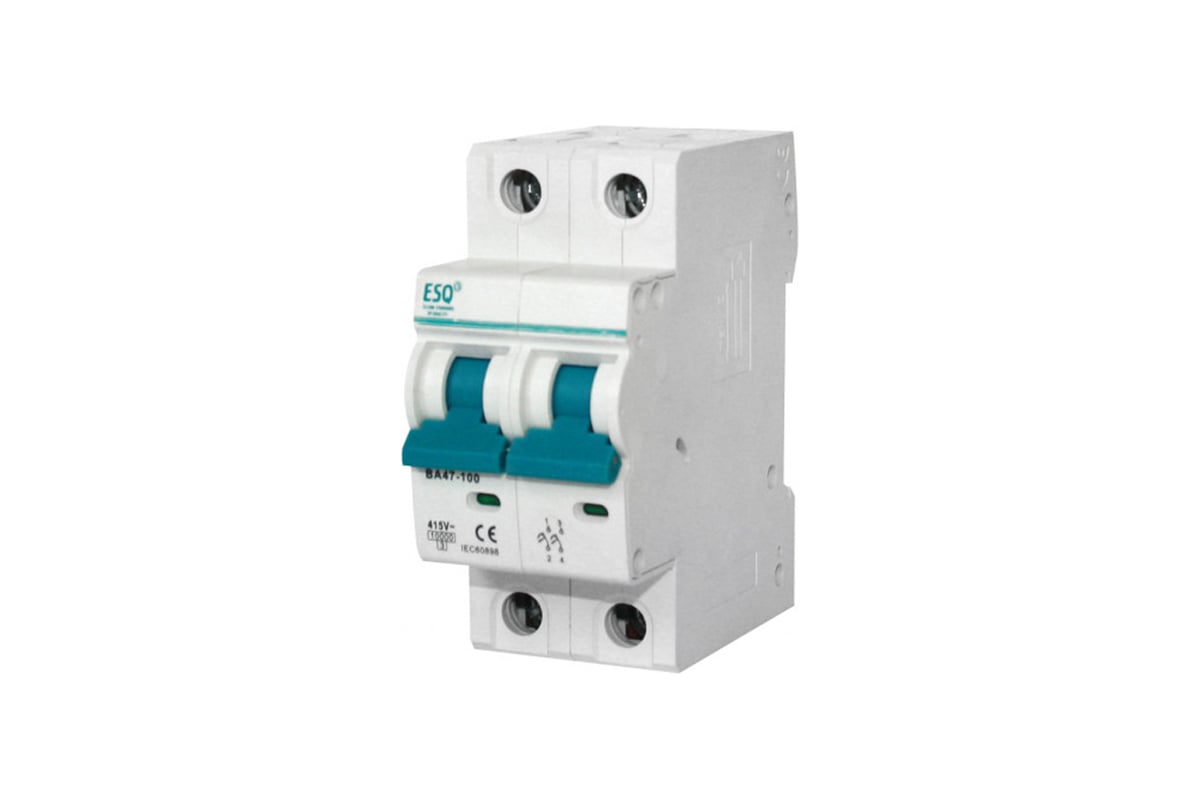

Автоматический выключатель ESQ ВА 47-100 2 полюса, 16А, ток короткого замыкания 10кА, хар-ка С 14.03.03.000023

Автоматические выключатели выпускаются в исполнениях, предусматривающих три типа монтажа: на DIN-рейку, монтажную панель или для скрытого монтажа. При монтаже на DIN-рейку выключатель просто защелкивается на ней, при монтаже на панель – прикручивается к резьбовым отверстиям панели, при скрытом монтаже – утапливается в специальные гнезда электрощита.

Номинальное напряжение – напряжение в сети, на которое рассчитан автоматический выключатель. В соответствии с международным стандартом предпочтительны номинальные напряжения: для однополюсных выключателей – 120, 230, 230/400 В; для двухполюсных − 120/240, 230, 400 В; для трех- и четырехполюсных – 240, 400 В.

Отключающая способность – это максимальный ток, который способен пропустить выключатель, не потеряв при этом работоспособности. Для квартир и частных домов с обычной нагрузкой достаточно отключающей способности выключателя в 4,5 кА.

Тип расцепления выключателя обозначается латинскими буквами (А,B,C,D, TM и др.) и отображает необходимую кратность превышения силы тока над номинальным значением для срабатывания выключателя. Например, тип А соответствует 2÷3-кратному превышению, тип В – 3÷5-кратному, тип С−5-÷10-кратному. Для жилых помещений, как правило, выбирают выключатели типа В.
