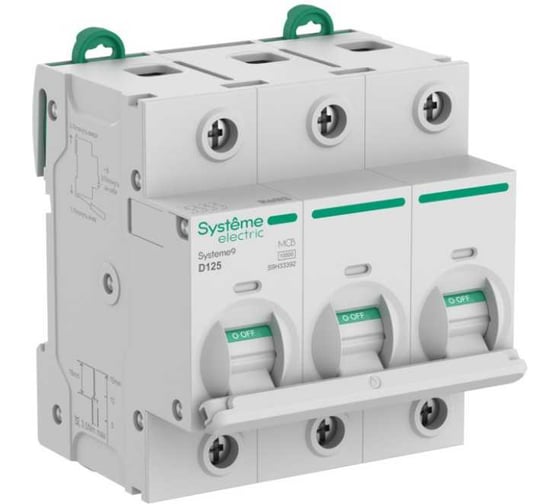

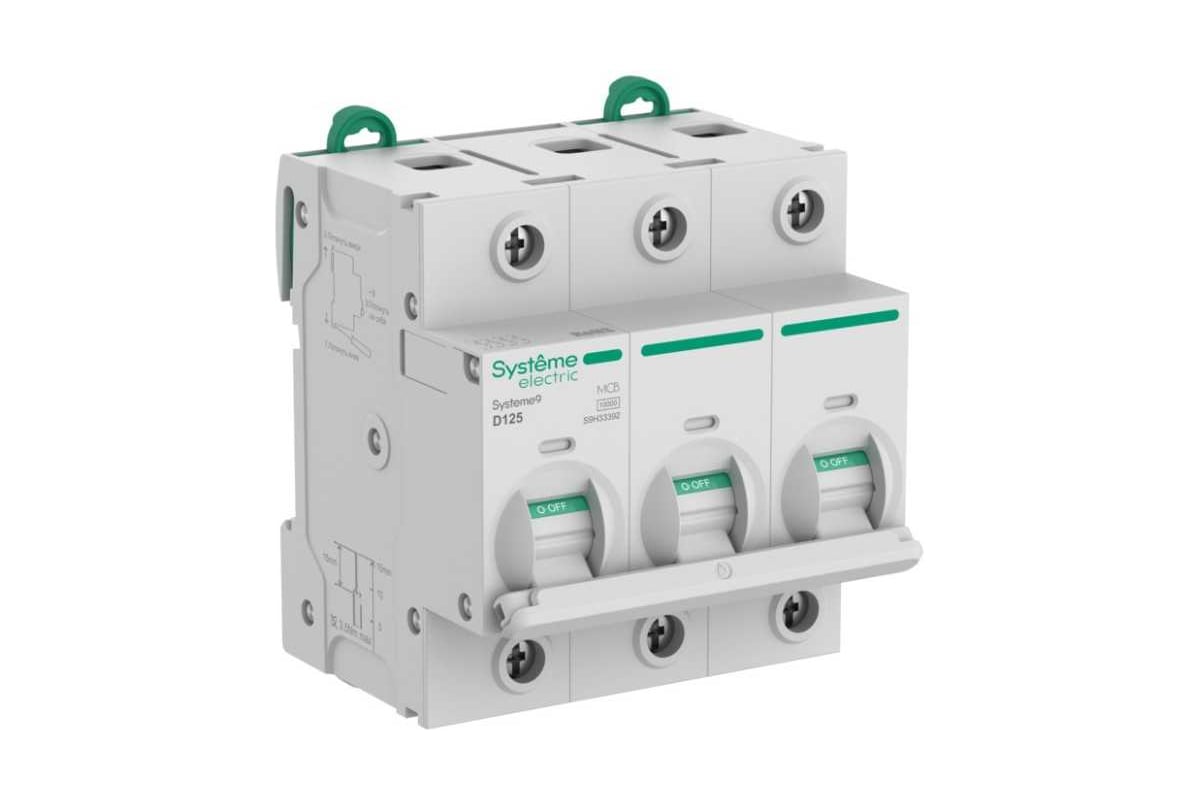

Автоматический выключатель Systeme Electric Systeme9 27мм D 125A 3P 10 kA 400В S9H33392

Автоматический выключатель является электрическим оборудованием бытового назначения и представляет собой контактный коммутационный аппарат, способный включать, проводить и отключать токи при нормальных условиях в цепи, а также включать, проводить в течение заданного времени и отключать токи при оговоренных аномальных условиях в цепи, например короткое замыкание.

Конструкция выключателя состоит из теплового расцепителя, электромагнитного расцепителя, механизма включения-выключения, контактов и дугогасительной камеры.

Принцип работы автоматического выключателя основан на тепловом и электромагнитном воздействии протекающего электрического тока. При возникновении перегрузки в электрической сети протекающий ток нагревает биметаллическую пластину теплового расцепителя, которая, деформируясь, воздействует на механизм включения-выключения, который размыкает контакты и отключает автоматический выключатель. Возникающая при размыкании контактов электрическая дуга гасится при помощи дугогасительной камеры. При коротком замыкании протекающий электрический ток вызывает резкое возрастание магнитодвижущей силы, которая втягивает сердечник катушки электромагнитного расцепителя, который, воздействуя на механизм включения/выключения, размыкает контакты автоматического выключателя. При этом также осуществляется гашение электрической дуги.
