Код товара: 15498900
5 отзывов

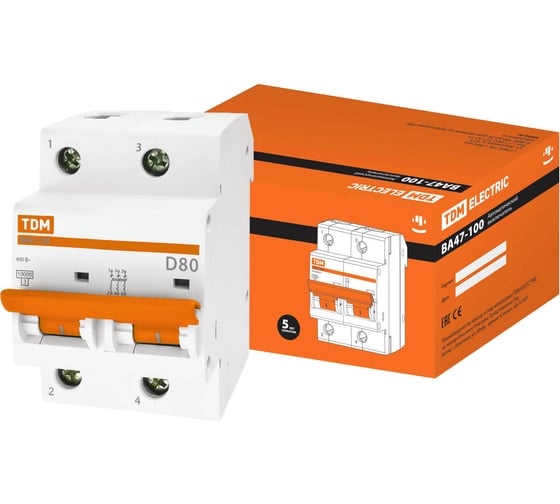

Автоматический выключатель TDM ВА47-100 2Р 80А 10кА D SQ0207-0021 1
Нет в наличии
Автоматический выключатель TDM ВА47-100 2Р 80А 10кА D SQ0207-0021 1

Номинальный ток

6 А
10 А
16 А
20 А
25 А
32 А
35 А
40 А
50 А
63 А
Показать ещё 3

Нет в наличии, последняя цена

1 878 ₽

Автоматический выключатель TDM ВА47-100 2Р 80А 10кА D SQ0207-0021 - это надежное защитное устройство для промышленных электроустановок (трансформаторов, двигателей, подъемных механизмов, насосов и пр.). Автомат обеспечивает проведение тока в нормальном режиме, а также производит его немедленное отключение при перегрузках или коротких замыканиях.

Технические характеристики TDM ELECTRIC ВА47-100 2Р, 80 А, 10 кА, D SQ0207-0021

Тип
модульный
Тип монтажа
на DIN-рейку
Номинальное напряжение
230/400 В
Отключающая способность
10 кА
Степень защиты
IP20
Климатическое исполнение
УХЛ-4
Количество полюсов
2
Тип расцепления
D
Цвет корпуса
белый
Номинальный ток
80 А
Вес нетто
0.6 кг
Высота
80 мм
Ширина
54 мм
Глубина
75 мм
Модельный ряд
ВА47-100

Преимущества TDM ELECTRIC ВА47-100 2Р, 80 А, 10 кА, D SQ0207-0021

  • Корпус и детали автоматического выключателя TDM ВА47-100 2Р 80А 10кА D SQ0207-0021 выполнены из пластика не поддерживающего горение;
  • Маркировка не подвержена стиранию в пределах срока эксплуатации;
  • Клеммные зажимы промаркированы, что позволяет избежать ошибок при монтаже;
  • Класс токоограничения - 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода;
  • Высокая отключающая способность - 10 000 А;
  • Конструкция выключателя предусматривает два типа защиты: от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей;
  • На лицевой панели реализован механический индикатор положения контактов (включено/отключено);
  • Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку, что обеспечивает необходимое усилие при затяжке;
  • Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
  • Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;
  • Выключатель может быть установлен в любом положении без изменения его номинальных характеристик;
  • Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности;
  • Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости, также это уменьшает переходное сопротивление и тепловые потери;
  • Эргономичная рукоятка управления исключает соскальзывание пальцев;
  • Механизм моментного включения позволяет исключить возможность «плавного» смыкания силовых контактов при взведении рукоятки управления, продлевая жизнь контактов, благодаря отсутствию дуги при их смыкании;
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;
  • Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях;
  • Соответствует стандарту ГОСТ Р 50345-99;
  • Условия эксплуатации УХЛ4;
  • Электрическая износостойкость, циклов В-О: не менее 6 000;
  • Механическая износостойкость, циклов В-О: не менее 20 000;
  • Максимальное сечение присоединяемых проводников: 35 мм2 - для многожильного проводника, 50 мм2 - для одножильного;
  • Диапазон рабочих температур: от -40 до +50 °С;
  • Наличие драгоценных металлов (серебро): 0,22 г/полюс;
  • Момент затяжки: 3,5 Н*м;
  • Габаритные размеры: 54х80х75 мм;
  • Кривая D - ток в цепи в 10-20 раз больше номинального.

Гарантия производителя 120 месяцев

на товары TDM ELECTRIC

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

TDM ELECTRIC

Все товары бренда
TDM ELECTRIC
Россия

Россия — родина бренда

Китай

Китай — страна производства

Комплектация

  • Упаковка - коробка;
  • Инструкция.

Информация об упаковке

Единица товара: Штука

Вес, кг: 0.361

Длина, мм: 81

Ширина, мм: 75

Высота, мм: 80
