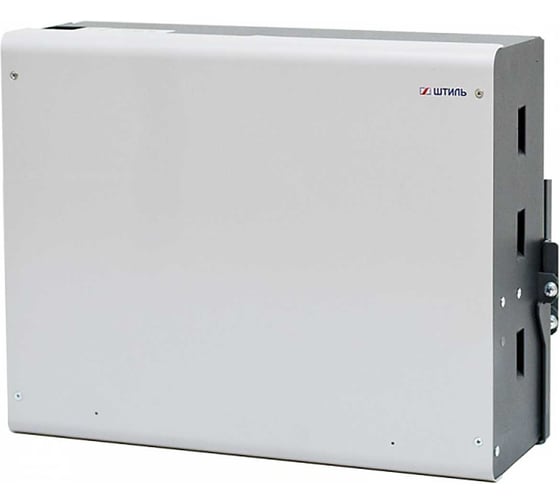

Батарейный модуль Штиль BM-24-18

Батарейный модуль BM-24-18 предназначен для совместного применения с однофазными ИБП «Штиль» серии «SW» настенного исполнения мощностью 500 ВА – SW500L. Устройство представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля соответствуют размерам источника бесперебойного питания совместимой модели, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 24 В. В нем установлено четыре аккумуляторные батареи 12 В (две группы, по 2 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Ниже представлена таблица времени автономной работы ИБП SW500L в зависимости от мощности нагрузки.

Мощность нагрузки, ВА50100150200250300350400450500Время автономной работы ИБП SW500L, мин3601809065504033282522

BM-24-18 имеет широкий функционал по контролю работы встроенных батарей:

• мониторинг состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• тестирование ёмкости;
• защиту от глубокого разряда (LVD);
• термокомпенсацию заряда.

Для соединения с ИБП в BM-24-18 предусмотрен разъем TD50A «Андерсон».
