Батарейный модуль Штиль BM-24-27

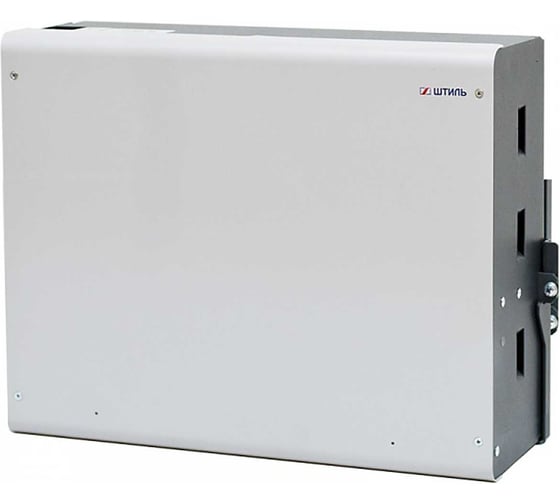

Батарейный модуль BM-24-27 используется совместно с моделями однофазных ИБП «Штиль» настенного исполнения SW500L мощностью 500 ВА. Модуль представляет собой прочный металлический контейнер с уже предустановленными аккумуляторными батареями, обеспечивающими автономную работу ИБП на необходимое время. Габариты модуля идентичны размерам источника бесперебойного питания совместимой модели, что позволяет компактно устанавливать его рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 24 В. В нем установлено шесть аккумуляторных батарей 12 В (три группы, по 2 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 27 Ач. Ниже представлена таблица времени автономной работы ИБП SW500L в зависимости от мощности нагрузки.

Мощность нагрузки, ВА50100150200250300350400450500Время автономной работы ИБП SW500L, мин550260190120857053454035

BM-24-27 оснащен широким функционалом по контролю работы встроенных батарей:

• мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• возможностью тестирования ёмкости;
• защитой от глубокого разряда (LVD);
• термокомпенсацией заряда.

Соединение с ИБП в BM-24-27 выполняется через разъем TD50A «Андерсон».
