Батарейный модуль Штиль BM-36-27

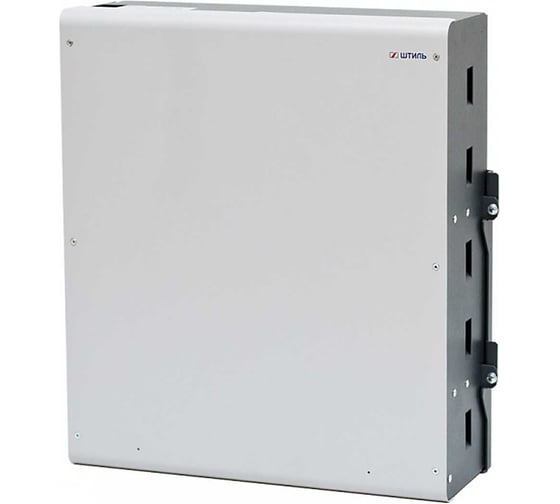

Батарейный модуль BM-36-27 применяется совместно с моделями однофазных ИБП «Штиль» SW1000L настенного исполнения выходной мощностью 1000 ВА. Модуль – это прочный металлический контейнер, в котором уже установлены аккумуляторные батареи для обеспечения требуемого времени автономной работы ИБП. Габариты устройства имеют схожие параметры с источником бесперебойного питания совместимой модели, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлено девять аккумуляторных батарей 12 В (три группы, по 3 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 27 Ач. Ниже представлена таблица времени автономной работы ИБП SW1000L в зависимости от мощности нагрузки.

Мощность нагрузки, ВА1002003004005006007008009001000Время автономной работы ИБП SW1000L, мин44021012070554540353027

BM-36-27 оснащен всем необходимым функционалом по контролю работы встроенных батарей:

• мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• тестом ёмкости;
• защитой от глубокого разряда (LVD);
• термокомпенсацией заряда.

Для соединения с ИБП в BM-36-27 имеется разъем TD50A «Андерсон».
