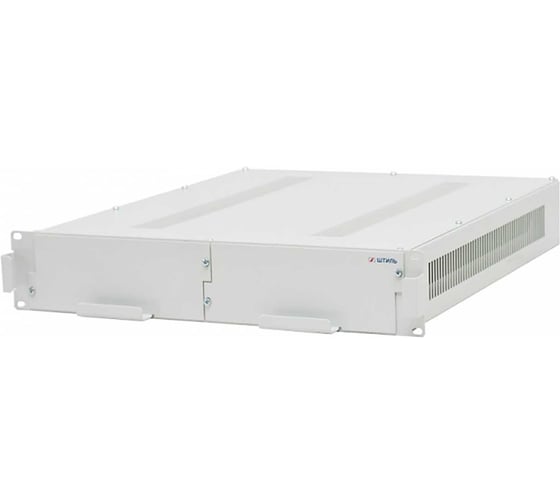

Батарейный модуль Штиль BMR-36-18

Батарейный модуль BMR-36-18 предназначен для совместного применения с однофазными ИБП «Штиль» стоечного исполнения мощностью 1 кВА – модель SR1101L. Устройство представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями, которые позволяют обеспечить требуемое время автономной работы ИБП. Габаритные размеры модуля соответствуют размерам источника бесперебойного питания совместимой модели, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлены две группы из трех аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

Ниже предтавлена таблица времени автономной работы ИБП SR1101L в зависимости от мощности нагрузки.

Мощность нагрузки, ВА1002003004005006007008009001000Время автономной работы ИБП SR1101L, мин2701206545353025201715

BMR-36-18 имеет широкий функционал по контролю работы встроенных батарей:

• мониторинг состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• тестирование ёмкости;
• защиту от глубокого разряда (LVD);
• термокомпенсацию заряда.

Предусмотрен фронтальный доступ к выдвижным блокам аккумуляторных батарей, который позволяет заменить их без демонтажа батарейного модуля. Для соединения с ИБП в BMR-36-18 установлен разъем TD50A «Андерсон».
