Батарейный модуль Штиль BMR-36-45

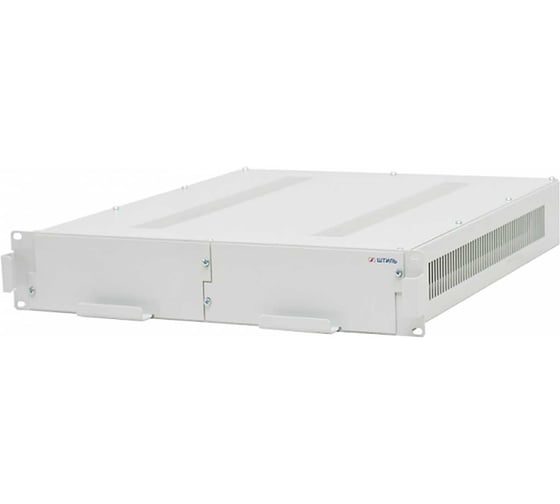

Батарейный модуль BMR-36-45 используется совместно с однофазным ИБП «Штиль» SR1101L стоечного исполнения мощностью 1 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлено пять групп из трех аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 45 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

Ниже представлена таблица времени автономной работы ИБП SR1101L в зависимости от мощности нагрузки.

Мощность нагрузки, ВА1002003004005006007008009001000Время автономной работы ИБП SR1101L, мин7303402301601209070605545

BMR-36-45 оснащен необходимым функционалом по контролю работы встроенных батарей:

• мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• тестом ёмкости;
• защитой от глубокого разряда (LVD);
• термокомпенсацией заряда.

Батарейный модуль имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа самого устройства. BMR-36-45 соединяется с ИБП с помощью разъема TD50A «Андерсон».
