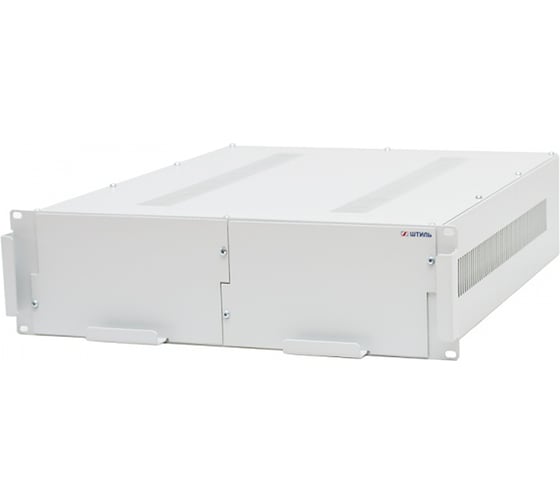

Батарейный модуль Штиль BMR-72-24

Батарейный модуль BMR-72-24 предназначен для совместного использования с однофазным ИБП «Штиль» SR1102L стоечного исполнения мощностью 2 кВА. Устройство выполнено в виде прямоугольного контейнера, в котором установлены аккумуляторные батареи, обеспечивающие требуемое время автономной работы ИБП. Модуль и источник бесперебойного питания имеют одинаковый размер, благодаря чему устройство удобно и компактно размещается рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 72 В. В нем установлено две группы из шести аккумуляторных батарей 12 В емкостью по 12 Ач. Суммарная емкость батарей в модуле составляет 24 Ач. Она позволяет обеспечивать автономную работу ИБП в течение 30 мин при 75% нагрузке. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

BMR-72-24 имеет широкий функционал по контролю работы встроенных батарей:

• мониторинг состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• тестирование ёмкости;
• защиту от глубокого разряда (LVD);
• термокомпенсацию заряда.

Важной особенностью батарейного модуля является возможность замены аккумуляторных батарей без демонтажа самого устройства. Это достигается благодаря наличию фронтального доступа к выдвижным блокам аккумуляторных батарей. Модуль подсоединяется к ИБП через разъем TD50A «Андерсон».
