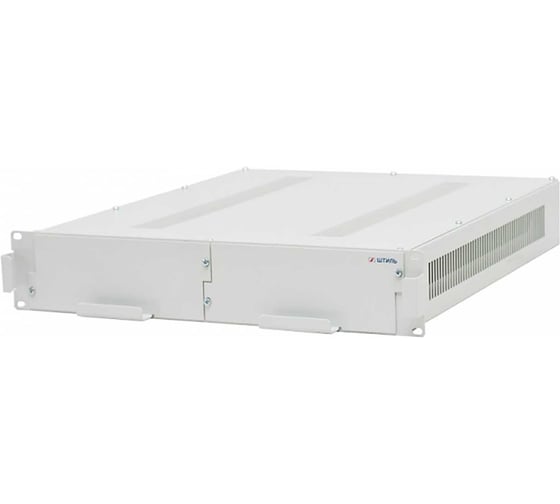

Батарейный модуль Штиль BMR-96-09

Батарейный модуль BMR-96-09 используется совместно с однофазным ИБП «Штиль» SR1103L и SR1103TL стоечного исполнения мощностью 3 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 96 В. В нем установлено восемь аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

Ниже представлена таблица времени автономной работы ИБП SR1103L или SR1103TL в зависимости от мощности нагрузки.

Мощность нагрузки, ВА3006009001200150018002100240027003000Время автономной работы ИБП SR1103L или SR1103TL, мин90402518141210875

BMR-96-09 оснащен необходимым функционалом по контролю работы встроенных батарей:

• мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• тестом ёмкости;
• защитой от глубокого разряда (LVD);
• термокомпенсацией заряда.

Модель имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа батарейного модуля. BMR-96-09 соединяется с ИБП с помощью разъема TD50A «Андерсон».
