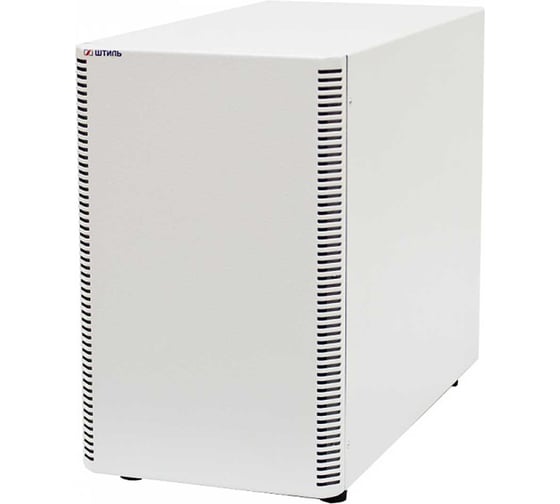

Батарейный модуль Штиль BMТ-96-18

Батарейный модуль BMT-96-18 применяется совместно с однофазным ИБП «Штиль» ST1103L и ST1103TL напольного исполнения выходной мощностью 3 кВА. Модуль – это металлический контейнер с уже предустановленными аккумуляторными батареями, позволяющими обеспечить требуемое время автономной работы ИБП. Габариты устройства имеют схожие параметры с моделью источника бесперебойного питания, что позволяет компактно установить модуль рядом с ИБП, образовав единую систему.

Номинальное напряжение группы АБ в модуле составляет 96 В. В нем установлены две группы из восьми аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

Ниже представлена таблица времени автономной работы ИБП ST1101L или ST1103TL в зависимости от мощности нагрузки.

Мощность нагрузки, ВА3006009001200150018002100240027003000Время автономной работы ИБП ST1103L или ST1103TL, мин240905540332520171510

BMT-96-18 обладает широким функционалом по контролю работы встроенных батарей:

• мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• тестом ёмкости;
• защитой от глубокого разряда (LVD);
• термокомпенсацией заряда.

Модуль соединяется с ИБП через разъем TD50A «Андерсон».
