Батарейный модуль Штиль с АКБ BM-36-18

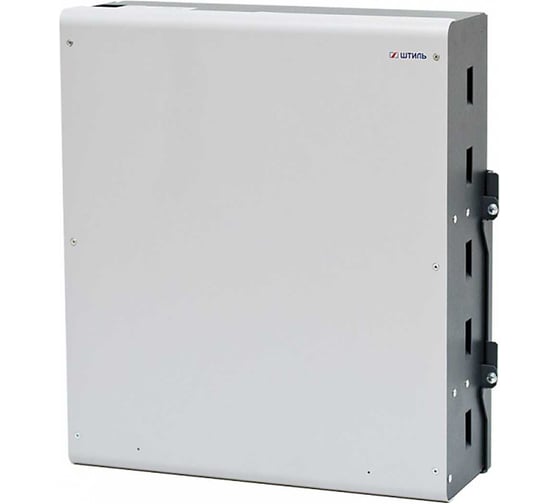

Батарейный модуль BM-36-18 применяется совместно с однофазными моделями ИБП «Штиль» SW1000L настенного исполнения выходной мощностью 1000 ВА. Модуль по своей конструкции является металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими автономную работу ИБП на требуемое время. Габариты устройства и ИБП совместимой модели имеют схожие размеры, что позволяет компактно устанавливать модуль рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлено шесть аккумуляторных батарей 12 В (две группы, по 3 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Ниже представлена таблица времени автономной работы ИБП SW1000L в зависимости от мощности нагрузки.

Мощность нагрузки, ВА1002003004005006007008009001000Время автономной работы ИБП SW1000L, мин2701206545353025201715

BM-36-18 обладает полным функционалом по контролю работы встроенных батарей:

• мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• возможностью тестирования ёмкости;
• защитой от глубокого разряда (LVD);
• термокомпенсацией заряда.

Модуль соединяется с ИБП с помощью разъема TD50A «Андерсон».
