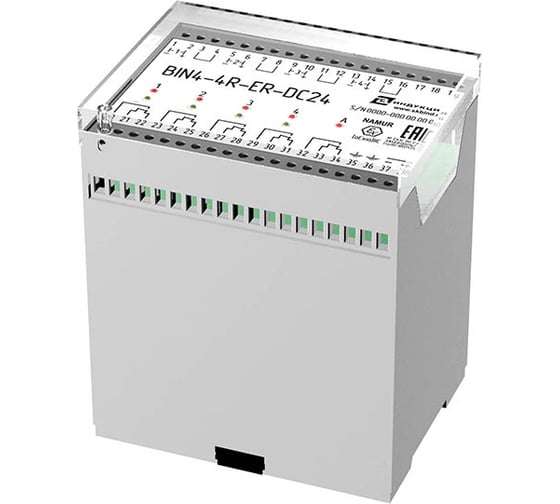

Блок сопряжения Индукция стандарта "NAMUR" BIN4-4R-ER-DC24 11633

Блок сопряжения обеспечивает:

• Гальваническую развязку датчиков и исполнительных устройств.
• Преобразование токового сигнала датчика в сигнал управления исполнительными устройствами, подключенными к релейному выходу блока сопряжения.-
• Индикацию замкнутого состояния выхода канала при помощи желтого индикатора.
• Инверсию состояния выхода канала установкой перемычки между клеммами 3 и 4, 7 и 8, 11 и 12, 15 и 16 соответственно.
• Контроль исправности датчика и его выхода.
• Контроль исправности линии связи на наличие короткого замыкания или обрыва.
• Световую индикацию неисправности при помощи красного индикатора «АВАРИЯ».
• Размыкание выхода канала, в котором обнаружена неисправность.
• Индикацию и выходной сигнал «АВАРИЯ» при наличии неисправности в любом из каналов.

К неиспользуемым входам для обеспечения нормальной работы блока сопряжения необходимо подключить резисторные модули с номиналами резисторов R1 = 1…2 кОм, R2 = 10…20 кОм. Соотношение R2/R1 = 10.

Вместо бесконтактных электронных датчиков к блоку сопряжения допускается подключать механические контактные датчики с резисторным модулем.

Маркировка взрывозащиты блока сопряжения [Ex ia Ga]IIC.
