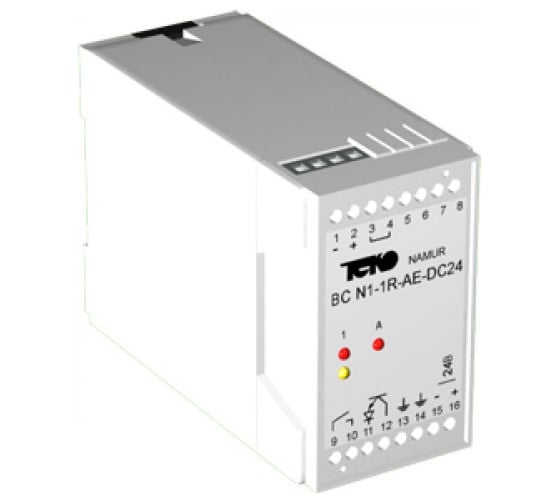

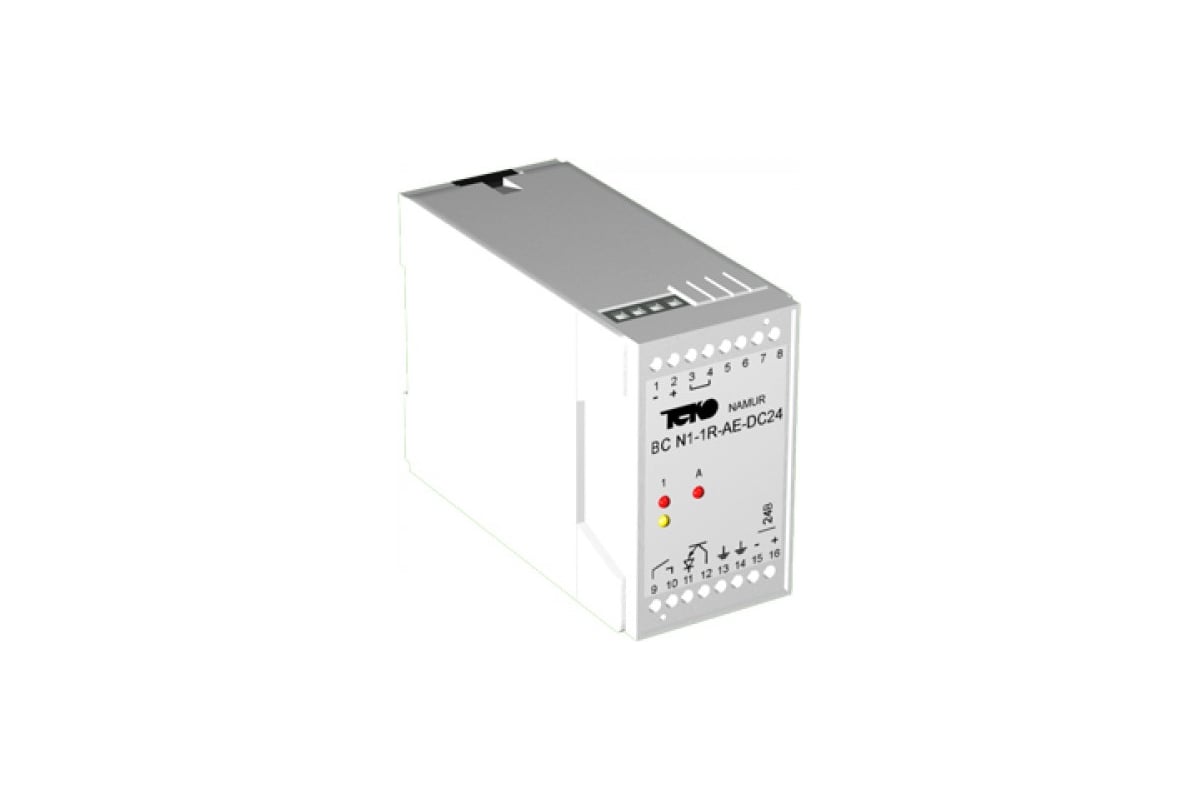

Блок сопряжения ТЕКО BC N1-1R-AR-DC24/ AC220 подключаемый выключатель 1, релейный выход 1, электронный выход 0, номинальное напряжение питания 24 В DC /220 В AC, рабочие температуры 0…+60°C, 00-00022152

Блок сопряжения NAMUR BC N1-1R-AR-DC24/AC220 предназначен для питания индуктивных бесконтактных особовзрывобезопасных выключателей (датчиков) с видом взрывозащиты 0ExiaIICT6 "искробезопасная электрическая цепь" по ГОСТ 12.2.020-76 и для преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал реле для управления исполнительными устройствами промышленной автоматики.

• Номинальное напряжение питания, Uном. 24 В DC; 220 В AC, 50 Гц.
• Допустимое напряжение на выходе (реле) 250 В.
• Допустимый ток нагрузки (/реле) 1 А (cos φ=0,7).
• Кол-во подключаемых выключателей 1.
• Кол-во релейных выходов 1.
• Кол-во электронных выходов Нет.
• Номинальное напряжение на выключателе 8,2 В.
• Номинальный ток выключателя 2,2 мА.
• Порог срабатывания 1,55...1,75 мА.
• Порог срабатывания аварийной защиты (короткое замыкание) >6 мА.
• Порог срабатывания аварийной защиты (обрыв провода выключателя) <0,1 мА.
• Сопротивление линии между выключателем и блоком ≤50 Ом.
• Сопротивление нагрузки выключателя 1 кОм.
• Способ крепления На DIN рейку.
• Степень герметичности по ГОСТ 14254-96 IP20.
• Тип аварийного выхода Реле.
• Максимальная частота коммутации 200Гц.
• Рекомендуемая частота коммутации не более 2 Гц.
