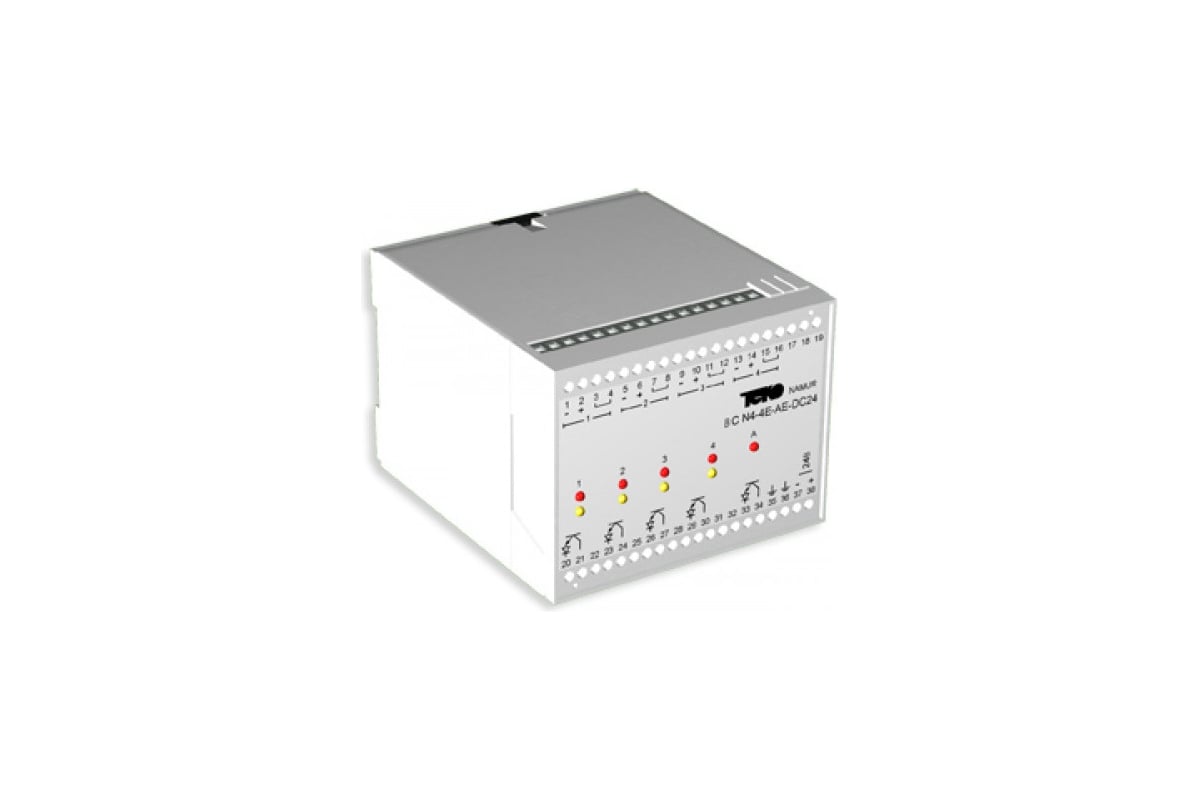

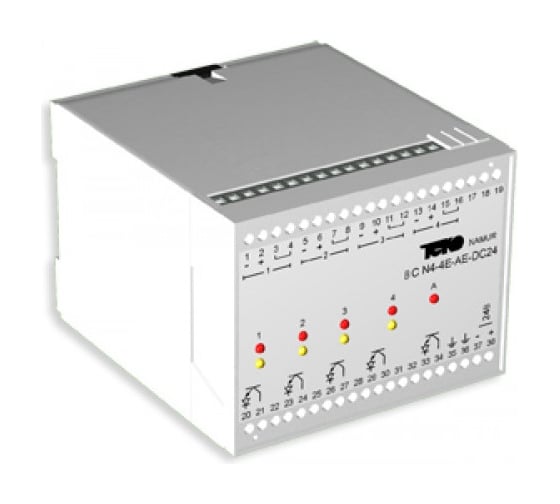

Блок сопряжения ТЕКО BC N4-4R-AR-DC24 00-00022146

Блок сопряжения BC N4-4R-AR-DC24 предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.

• Номинальное напряжение питания, Uном. 24 В DC.
• Допустимое напряжение на выходе (оптрон/оптопара) 50 В DC.
• Допустимое напряжение на выходе (реле) 240 В AC / 60 В DC.
• Допустимый ток нагрузки (/реле) 1 А (cos φ=0,7).
• Допустимый ток нагрузки (оптрон/оптопара) 50 мА.
• Кол-во подключаемых выключателей 1...4.
• Кол-во релейных выходов 4.
• Кол-во электронных выходов Нет.
• Номинальное напряжение на выключателе 8,2 В.
• Номинальный ток выключателя 2,2 мА.
• Порог срабатывания 1,55...1,75 мА.
• Порог срабатывания аварийной защиты (короткое замыкание) >6 мА.
• Порог срабатывания аварийной защиты (обрыв провода выключателя) <0,1 мА.
• Сопротивление линии между выключателем и блоком ≤50 Ом.
• Сопротивление нагрузки выключателя 1 кОм.
• Способ крепления На DIN рейку.
• Тип аварийного выхода Реле.
• Максимальная частота коммутации 200Гц.
• Рекомендуемая частота коммутации не более 2 Гц.
