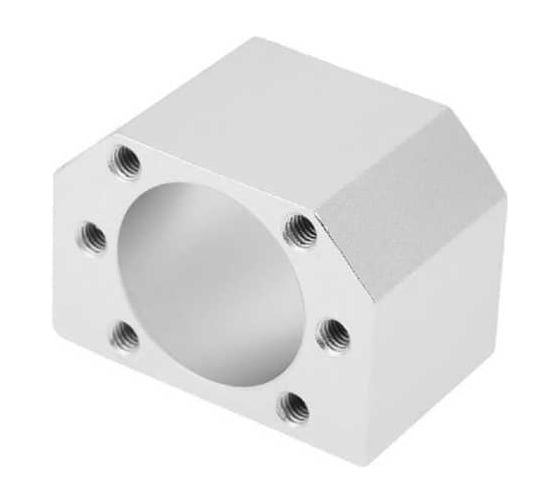

Держатель для гайки ШВП, DSG5005/5010 ISKRA DSG5005-ISKRA

Держатель для гайки ШВП DSG5005 ISKRAизготовлен из алюминия и служит для монтажа гайки и передвигаемой детали. Поверхности отшлифованы. Предусмотрены резьбовые отверстия для крепления держателя к плоскости и для крепления гайки
Диаметр отверстия под гайку 75 мм.
Расстояние между центральными крепежными отверстиями 92 мм.
Габариты держателя: Длинна 46 мм Ширина 93 мм Высота 85 мм

B, мм 116

C1, мм 10

L, мм 46

H, мм 85

E, мм 22

Вес, кг 0,1

Диаметр D, мм 75

Глубина резьбового отверстия С1, мм 10

Высота H, мм 85

Материал алюминий

Диаметр, мм 50

Длина L, мм 46

Размер C1, мм 10

Межцентровое расстояние крепежных отверстий С2, мм 26

Межцентровое расстояние крепления B, мм 116

Размер h, мм 42.5

Размер W, мм 93

Размер E, мм 22

Резьба Y M8

Размер C2, мм 26

Размер P, мм 92

Расстояние от края опоры до центр.отверстия h, мм 42.5

Резьба X M8

Расстояние между центральными креп. отвер. P, мм 92

Ширина B, мм 116

Ширина W, мм 93
