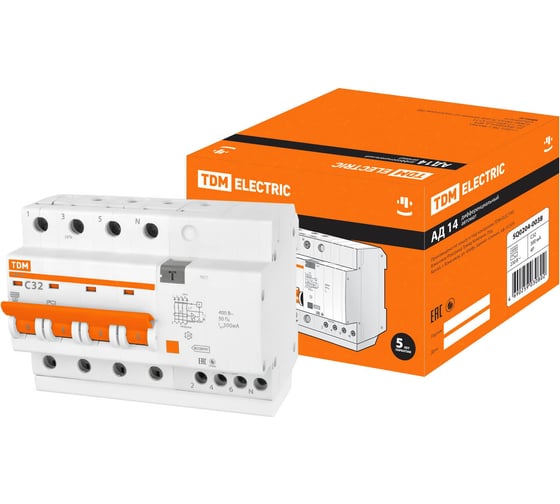

Дифавтомат АД14 4п, 32 А, 300 мА TDM ELECTRIC SQ0204-0038

Name: Дифавтомат АД14 4п, 32 А, 300 мА TDM ELECTRIC SQ0204-0038
Brand: TDM ELECTRIC
Price: 1468 RUB
Availability: OutOfStock

Код товара: 15498300

0 отзывов

Дифавтомат АД14 4п, 32 А, 300 мА TDM ELECTRIC SQ0204-0038 1

Нет в наличии

Тип:модульный

Количество полюсов:четырехполюсной

Тип расцепления:C

Отключающая способность:4.5 кА

Номинальный ток:32 А

Ток утечки:300 мА

Все характеристики

Нет в наличии, последняя цена

1 468 ₽

Дифференциальный автомат TDM АД14 4Р 32А 300мА SQ0204-0038 способствует проведению тока в нормальном режиме, его отключению при коротких замыканиях, перегрузке или утечке дифференциального тока на землю. Автомат служит для защиты распределительных и групповых цепей, имеющих различную нагрузку, таких как, двигатели с небольшими пусковыми токами (компрессор, вентилятор).

Технические характеристики TDM ELECTRIC АД14 4п, 32 А, 300 мА SQ0204-0038

Тип

модульный

Тип модуля дифференциальной защиты

электронный

Количество полюсов

четырехполюсной

Номинальное напряжение

230/400 В

Тип расцепления

Отключающая способность

Номинальный ток

Ток утечки

Тип утечки

Степень защиты

IP20

Вес нетто

0.45 кг

Модельный ряд

АД-14

Высота

75 мм

Ширина

88 мм

Глубина

115 мм

Климатическое исполнение

УХЛ4

Диапазон рабочих температур

от -25 до +40 °С

ГОСТ

ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016, ГОСТ IEC 61009-1

Преимущества TDM ELECTRIC АД14 4п, 32 А, 300 мА SQ0204-0038

Корпус и детали дифференциального автомата TDM АД14 4Р 32А 300мА SQ0204-0038 выполнены из пластика не поддерживающего горение;
Маркировка не подвержена стиранию на протяжении всего срока эксплуатации;
Соответствует стандартам ГОСТ Р 51327.1-99;
Номинальное напряжение частотой 50 Гц: 230/400 В;
Номинальный условный дифференциальный ток короткого замыкания: 4500 А;
Время отключения при номинальном дифференциальном токе: ≤40 мс;
Условия эксплуатации: УХЛ4;
Электрическая износостойкость, циклов В-О: не менее 6000;
Механическая износостойкость, циклов В-О: не менее 20000;
Максимальное сечение присоединяемых проводников: вход: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного; выход: 16/25 мм2 - для многожильного проводника, 25/35 мм2 - для одножильного;
Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс;
Диапазон рабочих температур: от -25 до +40 °С;
Момент затяжки: 3 Н*м;
Возможность подключения дополнительных аксессуаров КС47 и КСВ47;
Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;
В блоке дифференциальной защиты предусмотрена кнопка "возврат", которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус;
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено);
Аппарат сочетает в себе функции автоматического выключателя и выключателя дифференциального тока;
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;
Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;
Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;
Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
Защита от сверхтоков в каждом из полюсов;
Класс АС - дифференциальные автоматы класса АС защищают от синусоидальных дифференциальных токов;
Класс токоограничения - ограничивает ток короткого замыкания в пределах 1/3 полупериода;
Номинальная отключающая способность - максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии;
Кривая отключения - отражает порог срабатывания при защите от короткого замыкания;
Кривая С - ток в цепи в 5-10 раз больше номинального.

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
