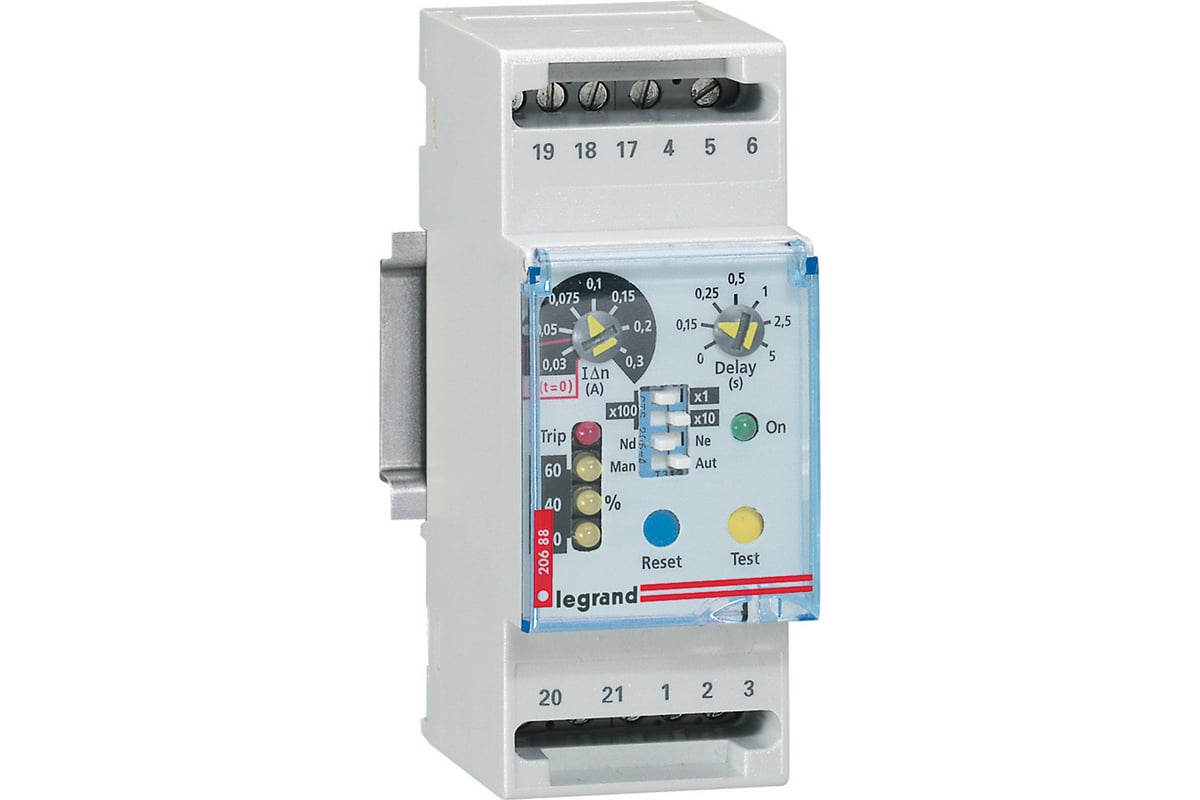

Дифференциальное реле Legrand монтаж на DIN рейку 2 модуля 026088

Детектирует ток утечки и отключает автоматический выключатель при помощи установленного в него независимого расцепителя. Напряжение питания 230 В/240 В – 50/60 Гц. Задержка отключения: 0 – 0.15 – 0.25 – 0.5 – 1 – 2.5 – 5 секунд. Степень защиты (EN/МЭК 60529) IP50 со стороны передней панели, IP20 со стороны зажимов.

Реле оснащены:

• пломбируемой крышкой для регулировочных винтов
• дополнительным контактом
• зеленым индикатором напряжения
• 3 желтыми индикаторами утечки на землю: 20, 40 и 60% уставки соответственно
• красным индикатором превышения установленного тока утечки, который начинает мигать, если реле отключено от тороидального трансформатора (датчика)

Реле подключается к торам

• Ø35 и 80 мм. Диапазон настроек: 0.03 – 0.05 – 0.075 – 0.1 – 0.15 – 0.2 – 0.3 – 0.5 – 0.75 – 1 – 1.5 – 2 – 3 – 5 – 7.5 – 10 – 15 – 20 – 30 A.
• Ø140 и 210 мм. Диапазон настроек: 0.3 – 0.5 – 0.75 – 1 – 1.5 – 2 – 3 – 5 – 7.5 – 10 – 15 – 20 – 30 A.
• Ø150 мм. Диапазон настроек: 0.5 – 0.75 – 1 – 1.5 – 2 – 3 – 5 – 7.5 – 10 – 15 – 20 – 30 A.
• Ø300 мм. Диапазон настроек: 1 – 1.5 – 2 – 3 – 5 – 7.5 – 10 – 15 – 20 – 30 A.
