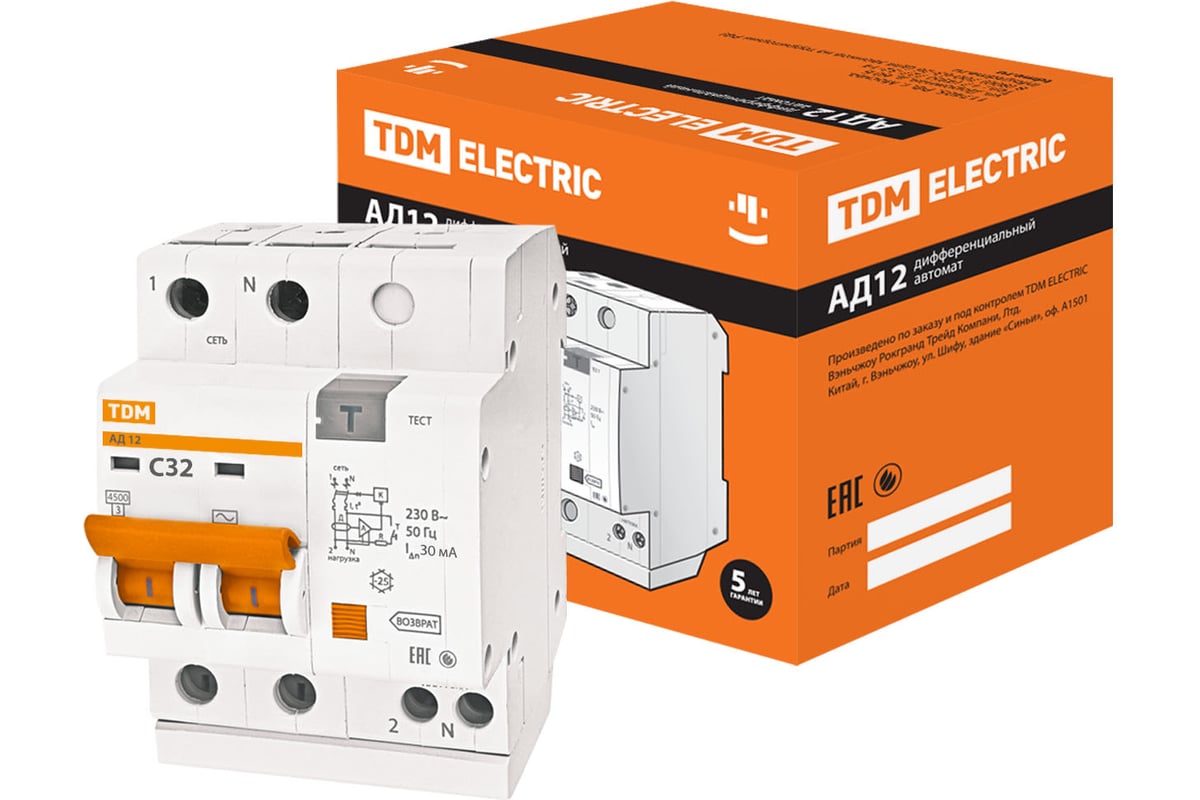

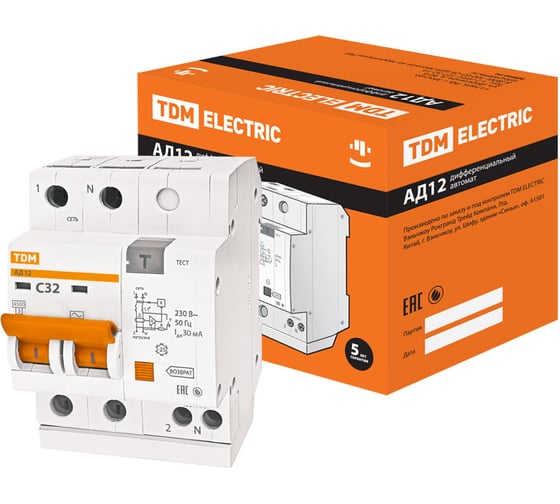

Дифференциальный автомат TDM АД12 2Р 32А 30мА SQ0204-0014 1
Нет в наличии
Дифференциальный автомат TDM АД12 2Р 32А 30мА SQ0204-0014 1

Номинальный ток

25 А
32 А
40 А
63 А

Нет в наличии, последняя цена

820 ₽

Технические характеристики TDM ELECTRIC АД12 2п, 32 А, 30 мА SQ0204-0014

Низкий процент брака

Гарантия производителя 60 месяцев

Селективный
нет
Тип
модульный
Тип модуля дифференциальной защиты
электронный
Количество полюсов
двухполюсной
Класс токоограничения
3
Номинальное напряжение
220/230 В
Тип расцепления
C
Отключающая способность
4.5 кА
Номинальный ток
32 А
Ток утечки
30 мА
Тип утечки
АС
Степень защиты
IP20
Вес нетто
0.25 кг
Модельный ряд
АД-12
Высота
88 мм
Ширина
62 мм
Глубина
75 мм
Диапазон рабочих температур
от -25 до +40 °С

Информация об упаковке

Высота, мм

80

Длина, мм

90

Единица товара

Штука

Вес, кг

0.315

Ширина, мм

70

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Комплектация

  • Упаковка - коробка;
  • Инструкция.

О товаре

Дифференциальный автомат TDM АД12 2Р 32А 30мА SQ0204-0014 служит для мгновенного отключения тока при коротком замыкании, перегрузках электросетей, утечке на землю или при прикосновении человека к токоведущим частям электроустановок. Устройство предназначается для защиты распределительных и групповых цепей с различной степенью нагрузки.

Преимущества TDM ELECTRIC АД12 2п, 32 А, 30 мА SQ0204-0014

  • Корпус и детали дифференциального автомата TDM АД12 2Р 32А 30мА SQ0204-0014 выполнены из пластика не поддерживающего горение;
  • Маркировка не подвержена стиранию на протяжении всего срока эксплуатации;
  • Соответствует стандартам ГОСТ Р 51327.1-99;
  • Номинальное напряжение частотой 50 Гц: 230/400 В;
  • Номинальный условный дифференциальный ток короткого замыкания: 4500 А;
  • Время отключения при номинальном дифференциальном токе: ≤40 мс;
  • Условия эксплуатации: УХЛ4;
  • Электрическая износостойкость, циклов В-О: не менее 6000;
  • Механическая износостойкость, циклов В-О: не менее 20000;
  • Максимальное сечение присоединяемых проводников: вход: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного; выход: 16/25 мм2 - для многожильного проводника, 25/35 мм2 - для одножильного;
  • Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс;
  • Диапазон рабочих температур: от -25 до +40 °С;
  • Момент затяжки: 3 Н*м;
  • Возможность подключения дополнительных аксессуаров КС47 и КСВ47;
  • Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;
  • В блоке дифференциальной защиты предусмотрена кнопка "возврат", которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус;
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
  • На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено);
  • Аппарат сочетает в себе функции автоматического выключателя и выключателя дифференциального тока;
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;
  • Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;
  • Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;
  • Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
  • Защита от сверхтоков в каждом из полюсов;
  • Класс АС - дифференциальные автоматы класса АС защищают от синусоидальных дифференциальных токов;
  • Класс токоограничения - ограничивает ток короткого замыкания в пределах 1/3 полупериода;
  • Номинальная отключающая способность - максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии;
  • Кривая отключения - отражает порог срабатывания при защите от короткого замыкания;
  • Кривая С - ток в цепи в 5-10 раз больше номинального.
