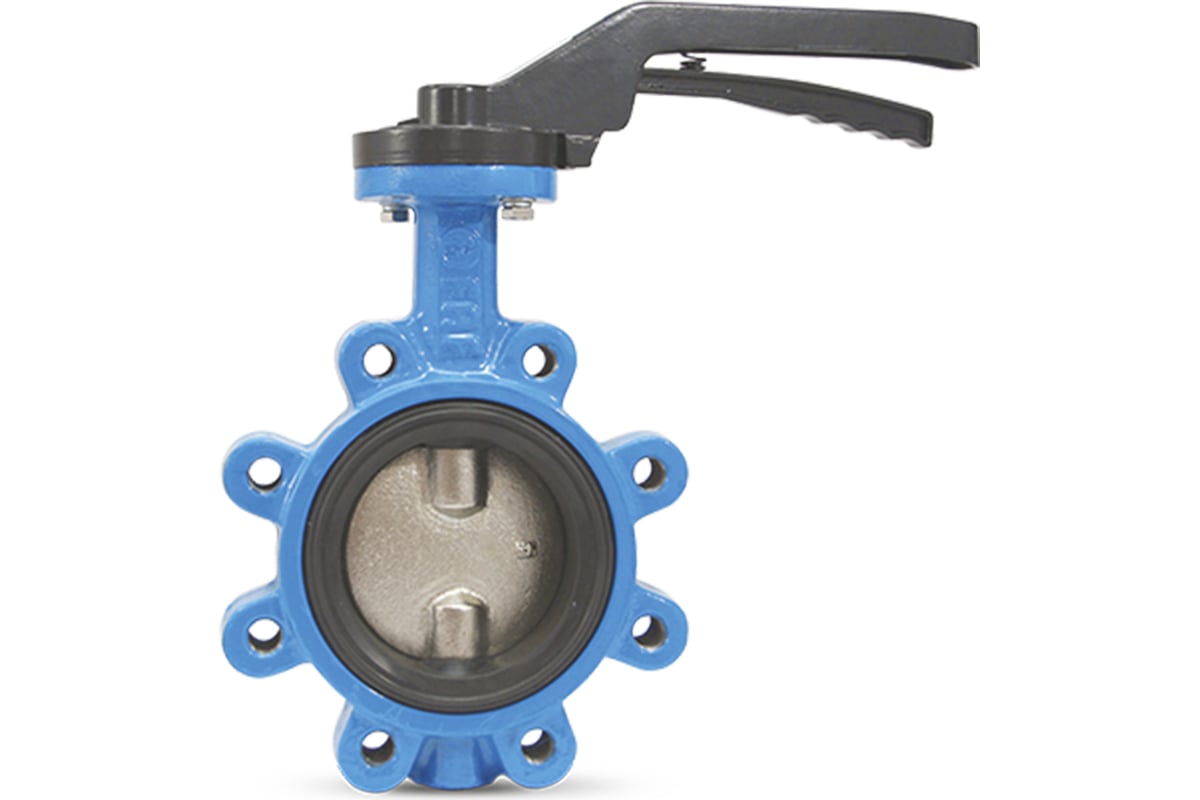

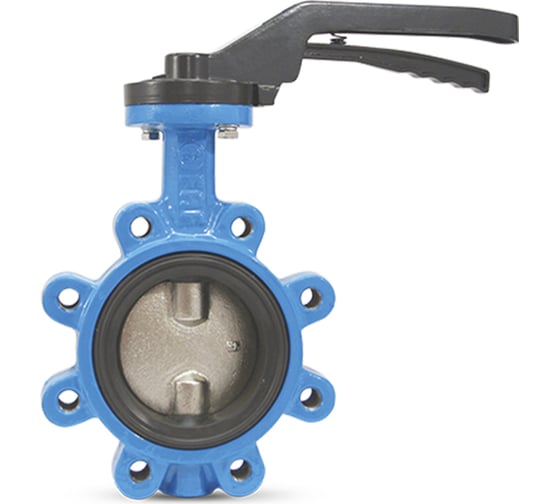

Дисковый поворотный затвор FAF 3600 ду250 ру16 lug epdm с ручкой D050-02957

Дисковый поворотный затвор FAF модели 3600 с резьбовыми проушинами (тип Lug) применяется в качестве запорно-регулирующего устройства в трубопроводах, предназначенных для транспортировки жидкостей, неагрессивных к конструкции затвора.

В закрытом положении диск находится перпендикулярно по отношению к потоку воды. Для того, чтобы открыть затвор, диск должен быть повернутым под углом 90°.

В отличие от типа Wafer, тип Lug имеет резьбовые проушины в выступах корпуса.Этот тип затвора устанавливается с помощью соответствующих болтов или шпилек. Резьба позволяет этому типу затвора держаться на одном фланце, если другой фланец демонтирован, поэтому тип Lug может использоваться как затвор отключения в конце трубопровода.

Возможна установка пневмоприводов и электроприводов. Посадочный фланец (ISO 5211) позволяет монтаж приводов без дополнительных частей.

• Крутящий момент: 275 Нм
• Тип ISO-фланца: F10
• Размер штока: 22х22 мм
• Материал уплотнения: EPDM
• Материал диска: нержавеющая сталь
• Количество и диаметр болтовых отверстий: 12х26 мм

Ознакомиться с подробными техническими характеристиками, весогабаритными параметрами и указаниями по эксплуатации можно в паспорте товара.

Внешний вид изделия и количество присоединительных отверстий может отличаться от представленного на фото, корректные данные представлены в характеристиках и паспорте изделия.
