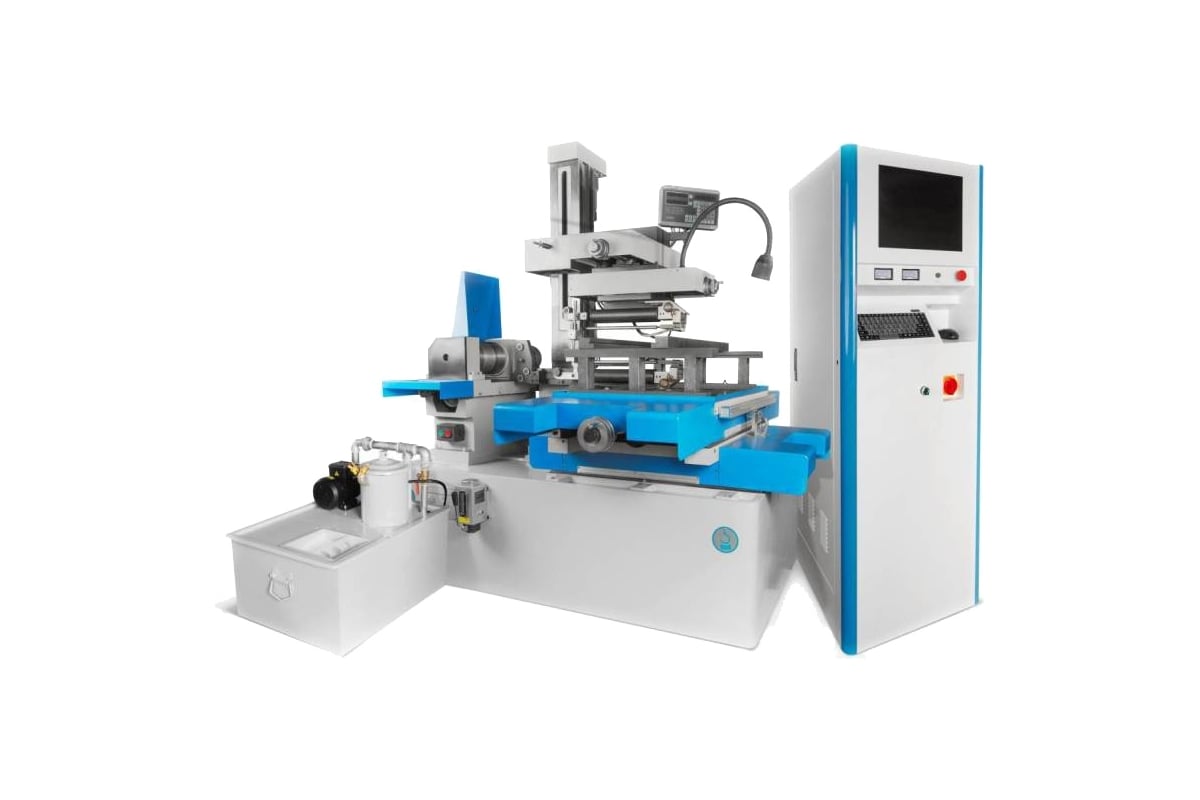

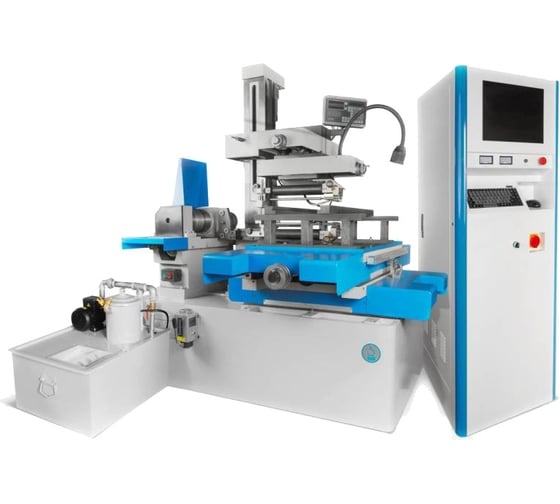

Электроэрозионный проволочно-вырезной станок ООО АлеКо DK77100М

Электроэрозионный проволочно-вырезной станок ООО АлеКо DK77100М предназначен для обработки различных металлов. Метод обработки позволяет создавать инструмент, штампы и пресс формы из токопроводящих материалов.

Встроенный блок ЧПУ базируется на основе ПК в промышленном исполнении. Используется система AutoCut WEDM. Плата для контроля движения по 4 осям упрощает  перемещение проволоки и значительно снижает нагрузку на процессор в сравнении с трехосевыми моделями.

В процессе обработки AutoCut WEDM обеспечивает полный контроль за скоростью мотора, а также параметрами тока, поэтому при возникновении нештатной ситуации происходит мгновенная остановка.

Можно дополнительно установить:

• Фильеры
• Сервоприводы
• Контроллеры угла наклона проволоки на 15, 30 и 45 градусов.

Централизованная система смазки позволяет даже при невысоком уровне обеспечить работоспособность всей системы.

Параметры ООО АлеКо DK77100М:

• Размер стола мм 1500×1050;
• Перемещение по осям мм 1200×1000;
• Максимальная высота заготовки мм 1000;
• Максимальный вес заготовки кг 1100;
• Угол наклона проволоки °/мм ±6°/80;
• Точность позиционирования мм 0,001;
• Точность обработки мм 0,015;
• Наилучшая шероховатость Ra, µm 0,8 многопроходный 2,5 однопроходный;
• Допустимые диаметры проволоки мм 0.1-0.22;
• Скорость проволоки м/с 5-11,5;
• Технические данные генератора Однопроходный Многопроходный;
• Максимальная скорость реза мм²/мин 100 160;
• Скорость стабильно обработки(резки) мм²/мин 60 100;
• Наилучшая шероховатость Ra μм2 2.5 0.8;
• Максимальный ток обработки А 6 8;
• Максимальный ток короткого замыкания А 8 10;
• Мощность генератора кВт 1.2 1.6;
• Управление скоростью проволочного барабана — есть;
• Ширина импульса настройка — по 7 значениям;
• Соотношение интервала импульсов и ширины импульса (Toff/Ton) — по 11 значениям;
• Мощность может изменяться — по 7 значениям;
• Габаритные размеры шкафа управления мм 700×700×1800;
• Вес кг 100.
