Name: Эталон чувствительности проволочный IQI ISO 19232-1 W6 Fe (25 мм) Элитест 00135382
Brand: Элитест
Price: 760 RUB
Availability: InStock

Код товара: 33767461

Гарантия производителя 12 месяцев

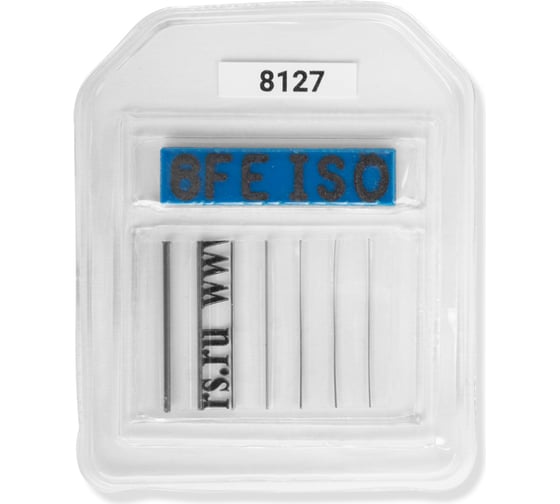

Эталон чувствительности проволочный IQI ISO 19232-1 W6 Fe (25 мм) Элитест 00135382 1

Тип дефектоскопии:Рентгенодефектоскопия

Все характеристики

760 ₽

-13%

870 ₽

-10% для бизнеса

на первый заказ

Самовывоз:c 29 октября,
бесплатно, из 1 магазина

Курьером:c 30 октября, от 490 ₽

Эталоны чувствительности проволочные ЭЛИТЕСТ ЭЧП изготавливаются в соответствии с ТУ 26.51.33-066-96651179-2017 и применяются для определения чувствительности рентгенографического контроля.

Эталоны представляют собой набор калиброванных металлических проволок различного диаметра, заключённых в оболочку из гибкого пластика. Набор проволок изготавливается из сплава на основе железа (Fe). В пластиковую оболочку заключены также свинцовые знаки, выполняющие функцию маркировки эталонов и позволяющие определить тип эталона на рентгеновском снимке при его расшифровке.

Маркировка эталонов

В верхней части каждого эталона располагается набор из 5–7 символов, где первые цифры обозначают толщину, следующие две буквы обозначают материал эталонов, а последние три (ISO) — стандарт, по которому они изготовлены.

Например, если потребуется железный эталон с проволоками небольшого диаметра, маркировка будет иметь следующий вид: 13 FE ISO, где 13 — номер, определяющий размер проволок (чем больше число, тем тоньше провод); FE — обозначение железа (с лат. ferrum), а ISO — международный стандарт.

Технические характеристики

Тип дефектоскопии

Рентгенодефектоскопия

Вес нетто

0.004 кг

Габариты без упаковки

59 × 3 × 72 мм

Max температура применения

+55 °С

Преимущества

Строгое соответствие международному стандарту ISO 19232-1 (промежуточный средний диапазон): в отличие от отечественных эталонов по ГОСТ 7512-82, данный образец полностью повторяет геометрию, шаги и допуски европейской классификации. Набор относится к сетке (набору) W6 и включает в себя 7 параллельно уложенных проволок (номера от № 6 до № 12) из стали (Fe) со следующими строго регламентированными диаметрами в миллиметрах: 1,00 мм; 0,80 мм; 0,63 мм; 0,50 мм; 0,40 мм; 0,32 мм; 0,25 мм.
Компактная укороченная длина проволок (25 мм): длина каждой мерительной стальной жилы составляет строго 25 мм. Это ультракомпактное исполнение, которое незаменимо при радиографическом контроле мелкодиаметровых труб, сварных швов в стесненных пространственных условиях и на изогнутых участках заготовок, где длинные эталоны физически невозможно плотно прижать к поверхности металла без деформации.
Качественный эластичный чехол-оболочка: проволочные элементы жестко зафиксированы внутри прозрачного гибкого пластикового пакета (блистера). Оболочка надежно защищает тончайшие жилы от изломов, деформаций и механических повреждений, при этом не вносит оптических искажений на рентгеновский снимок при просвечивании.
Выраженная антикоррозионная стабильность: для изготовления волокон применяется высококачественная стальная проволока, прошедшая прецизионную очистку. Материал полностью защищен от преждевременного окисления и образования ржавчины при работе во влажных траншеях, полевых условиях или под дождем.
Двухзонная комбинированная маркировка: внутри герметичного блистера стационарно вмонтирован только шифр типоразмера «6 Fe ISO», выполненный из тонкого свинца, который чётко отображается на готовом рентгеновском снимке на просвет, позволяя инспектору технадзора мгновенно верифицировать правильность подбора эталона по зарубежной спецификации без затеняющих рисунков на рабочем поле. При этом уникальный индивидуальный заводской серийный номер изделия пропечатан в верхней части блистера на бумажном вкладыше (подложке), что позволяет легко идентифицировать конкретный экземпляр прибора при инвентаризации в лаборатории или сверке с паспортом, не перегружая сам снимок лишними символами снизу.
Расширенный температурный диапазон: конструкционные материалы оболочки и металлических элементов сохраняют стабильность геометрических параметров при температурах окружающего воздуха от −50 °С до +55 °С, гарантируя надежность дефектоскопии в самых суровых арктических условиях и при экстремальной летней жаре.
Минимальные габариты и вес: проволочный эталон практически невесом и занимает минимум места, обеспечивая максимальный комфорт для постоянного ношения в кармане спецодежды или выездном подсумке дефектоскописта.

Гарантия производителя 12 месяцев

на товары Элитест

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
