Добрый день. Подскажите, у этого фиксатора какой диаметр стержня (в котором 2 маленьких шарика)? Нужен подобный зажим со стержнем Ф12мм

Name: Фиксатор Elesa+Ganter GN 113.8-5-15 4687207441254
Brand: Elesa+Ganter
Price: 2175 RUB
Availability: InStock

Здравствуйте! Диаметр 5 мм. Чертеж: https://cdn.vseinstrumenti.ru/instruction/nomenclaturecontent/202601/58436812.pdf/21989714_manual.pdf доступен по ссылке

Фиксатор Elesa+Ganter GN 113.8-5-15 4687207441254

Код товара: 42451947

1 вопрос

Фиксатор Elesa+Ganter GN 113.8-5-15 4687207441254 1

Фиксатор Elesa+Ganter GN 113.8-5-15 4687207441254 2

Длина:46 мм

Материал:нержавеющая сталь

Количество:1 шт

Класс прочности:не нормирован

Диаметр резьбы:нет

Габариты без упаковки:46х40 мм

Все характеристики

2 175 ₽

Начислим 21 бонус

Самовывоз:c 10 октября,
бесплатно, из 1 магазина

Курьером:c 11 октября, от 290 ₽

Расходные материалы

744 ₽

Галогенный прожектор ForLed 150Вт черный в комплекте с лампой 11543

4.9

(10)

17 655 ₽

Сервисная инструментальная тележка СЕРВИС КЛЮЧ 5 секций 11105

4.6

(108)

1 182 ₽

Прожектор Sebmet галогеновый алюминиевый 500 Вт IP44 без лампы S TD059000500

(10)

49 690 ₽

Инструментальная тележка Верстакофф TNC 950.7 135008

4.3

(12)

770 ₽

Прожектор металлогалогенный TDM ELECTRIC ГО–70-001-R7 SQ0326-0001

3.9

(7)

127 602 ₽

Инструментальная тележка HOEGERT TECHNIK 7 ящиков, боковое отделение, 544 инструмента HT7G050

4.8

(19)

3 482 ₽

Светильник IEK ИО-1000w симметр.чер.IP54 LPI01-1-1000-K02

4.8

(6)

39 200 ₽

Тележка мобильная ForsLine 7 ящиков, 272 предмета FL-F-55304(60798)

4.9

(13)

Галогеновый алюминиевый прожектор SAMGRUPP 500 Вт ip44 SAMC-059000500

-17%

1 011 ₽

Галогеновый алюминиевый прожектор SAMGRUPP 500 Вт ip44 SAMC-059000500

4.5

(47)

10 646 ₽

Инструментальная передвижная тележка Gigant с 3 полками GTTS-3

4.5

(30)

710 ₽

Галогенный прожектор ForLed 500Вт белый в комплекте с лампой 11542

Тележка инструментальная Практик WDS-5 S30299025546

-19%

19 452 ₽

Тележка инструментальная Практик WDS-5 S30299025546

(21)

2 080 ₽

Прожектор Sebmet галогеновый алюминиевый 1000 Вт IP44 без лампы TD059001000

(10)

64 990 ₽

Шкаф для мастерской, 5 ящиков + 117 инструментов. NEO Tools 84-214-6

4.9

(7)

12 610 ₽

Прожектор ЭЛЕТЕХ Альтаир ИО 04-1000 IP65 корпус алюминиевый литой ИУ 1040200058

33 900 ₽

Инструментальная тележка, 6 ящиков, габариты без упаковки 745х465х825мм Inforce 06-01-15

4.6

(93)

4 006 ₽

Прожектор TDM ELECTRIC ПЗМ-35 500 Вт IP23 Е40 УХЛ1 SQ0317-0002

(5)

Тележка инструментальная Rockforce 216 предметов 5 ящиков RF LIGHT-RF-55317-216L(66866)

-27%

21 700 ₽

Тележка инструментальная Rockforce 216 предметов 5 ящиков RF LIGHT-RF-55317-216L(66866)

(14)

Наименование

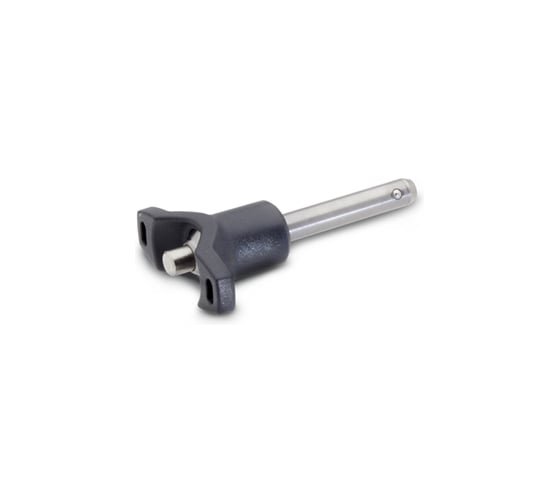

Штифт с шариковым фиксатором GN 113.8-5-15, нержавеющий, диаметр 5 мм, длина 15 мм, с Т-образной ручкой.

Материал

Штифт из нержавеющей стали AISI 630 - дисперсионноупрочнённая сталь, с твёрдым покрытием
Т-образная ручка - пластик (полиамид PA), чёрный цвет, термостойкость до 80 °C
Шарики - нержавеющая сталь AISI 420C
Пружина - нержавеющая сталь, немецкий материал No 14565

Характеристики

Исполнение: с Т-образной ручкой
Диаметр штифта: 5 мм
Длина штифта: 15 мм
Диаметр ручки: 40 мм
Длина ручки: 25 мм
Нагрузка (двустороннее усилие среза): 24 кН

Применение
Для быстрой фиксации, соединения и блокировки различных деталей и заготовок. Используется как центровочный штифт, который часто снимается и заново устанавливается.

Упаковка 1 шт.

Технические характеристики

Длина

46 мм

Материал

нержавеющая сталь

Количество

1 шт

Класс прочности

не нормирован

Диаметр резьбы

нет

Защитное покрытие

нет

Вес нетто

0.014 кг

Покрытие

твёрдое

Габариты без упаковки

46х40 мм

Преимущества

Быстрая фиксация. После нажатия кнопки шарики разблокируются, после отпускания — блокируются, что обеспечивает мгновенную фиксацию и освобождение.
Высокая прочность и износостойкость. Изготовлен из высокопрочной закалённой нержавеющей стали AISI 630, что обеспечивает очень высокий уровень рабочей нагрузки (сопротивление сдвигу 24 кН) и долговечность.
Удобство использования. Т-образная пластиковая ручка обеспечивает комфортный и надёжный захват, термостойкость до 80 °C.
Коррозионная стойкость. Нержавеющая сталь и твёрдое покрытие защищают от воздействия влаги и агрессивных сред.
