Код товара: 42453171

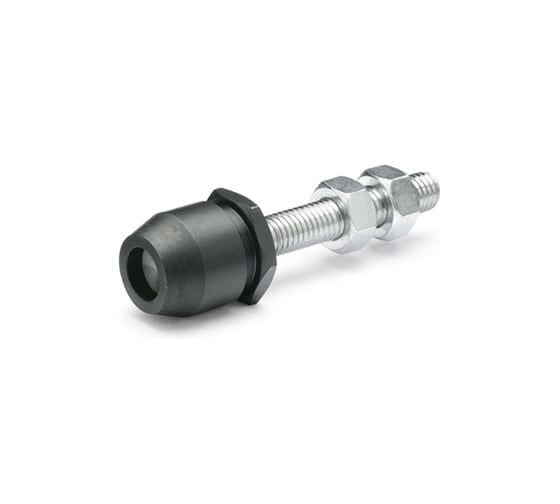

Фиксатор Elesa+Ganter GN 804-M6-50 4687207437622 1
Фиксатор Elesa+Ganter GN 804-M6-50 4687207437622 2
Фиксатор Elesa+Ganter GN 804-M6-50 4687207437622 1

Длина:50 мм

Материал:сталь

Количество:1 шт

Класс прочности:не нормирован

Диаметр резьбы:M6

Габариты без упаковки:50х16 мм

854 ₽

-7%

921 ₽

-10% для бизнеса

на первый заказ

Самовывоз:c 26 ноября,
бесплатно, из 1 магазина

Курьером:c 27 ноября, от 490 ₽

Шпиндельный узел с шарнирным зажимом Elesa+Ganter GN 804-M6-50 с регулируемой пружинной упорной подушкой.

Материал

  • Шпиндель
    Сталь
    - Класс прочности на разрыв 5.8
    - Oцинковка, пассивирование (воронение)
  • Шестигранные гайки ISO 4032
    Сталь
    Oцинковка, пассивирование (воронение)
  • Упорная накладка
    Сталь
    Азотирование, чернение

Характеристики

  • Резьба шпинделя: M6
  • Длина шпинделя: 50 мм
  • Диаметр упорной подушки: 16 мм
  • Диаметр шпинделя: 13 мм
  • Высота подушки: 15 мм
  • Размер под ключ (m): 4 мм
  • Размер под ключ (A/F): 16 мм

Применение
Предназначен для использования в шарнирных зажимах с ручным управлением, где требуется компенсация допусков заготовки и регулировка усилия зажима:

  • Сборочные и монтажные приспособления.
  • Зажимные механизмы и приспособления.
  • Промышленное оборудование и станки.
  • Контрольно-измерительные приборы.
  • Спортивные тренажёры.

Упаковка 1 шт.

Технические характеристики

Длина
50 мм
Материал
сталь
Количество
1 шт
Класс прочности
не нормирован
Диаметр резьбы
M6
Защитное покрытие
цинковое
Вес нетто
0.035 кг
Покрытие
оцинковка с пассивацией
Габариты без упаковки
50х16 мм

Преимущества

  • Регулировка усилия зажима. Тарельчатые пружинные шайбы позволяют предварительно установить требуемое усилие зажима с помощью шестигранной гайки, что обеспечивает точную и стабильную фиксацию.
  • Компенсация допусков. Эластичная упорная подушка компенсирует допуски заготовки и переход мёртвой точки, обеспечивая надёжное прилегание.
  • Съёмная упорная подушка. Возможность замены упорной подушки упрощает обслуживание и адаптацию под конкретные задачи.
  • Простота использования. Две шестигранные гайки входят в комплект поставки, что упрощает монтаж и регулировку.
  • Коррозионная стойкость. Оцинкованное покрытие шпинделя и гаек обеспечивает устойчивость к коррозии и продлевает срок службы.

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Италия

Италия — страна производства

Информация об упаковке

Единица товара: Штука

Вес, кг: 0.035

Длина, мм: 16

Ширина, мм: 16

Высота, мм: 50
