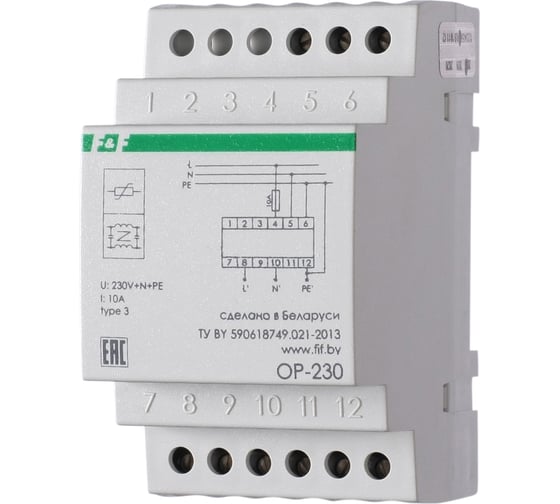

Фильтр сетевой помехоподавляющий Евроавтоматика F&F OP-230 EA10.001.001

Предназначен для защиты электрооборудования в сетях питания переменного тока от индустриальных радиочастотных помех и импульсных перенапряжений. Применяется в сетях питания переменного тока для защиты электрооборудования от индустриальных радиочастотных помех и импульсных перенапряжений.

Принцип работы. Фильтр состоит из трехзвенного LC-фильтра, ослабляющего ВЧ-помехи в диапазоне частот 0,1-30 МГц, и варисторов, ограничивающих импульсные перенапряжения на безопасном для электрооборудования уровне.

Фильтр ослабляет как противофазные, так и синфазные помехи, наведенные на линию питания от генераторов, преобразователей, источников питания и т.д.

• Номинальный ток 10 А АС-1.
• Максимальный разрядный ток (импульс 8/20мкс) между шинами L-N, L(N)-PE 2,5 кА.
• Импульсное напряжение между шинами L-N, L(N)-PE 4,4 кВ.
• Предельно допустимое значение напряжения между шинами L-N, L(N)-PE 1,25 кВ.
• Задержка срабатывания 25 нс.
• Входная индуктивность 1 мГн.
• Ток утечки 0,5 мА.
• Входная емкость L-N 880 нФ.
• Входная емкость L(N)-PE 2,2 нФ.
• Ослабление симметричных помех >64 dB.
• Ослабление несимметричных помех >69 dB.
