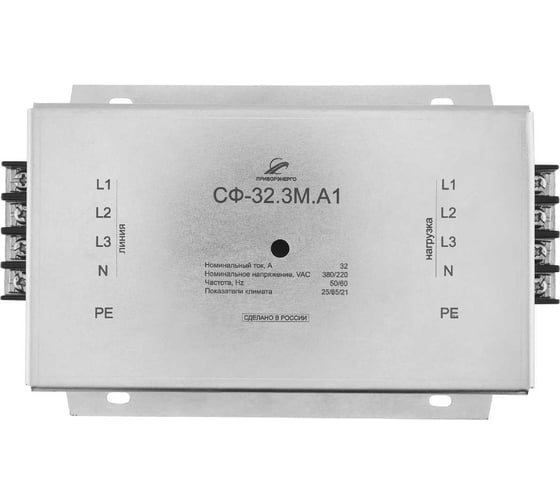

Фильтр сетевых помех НТК Приборэнерго СФ-32.3М.А1 НФ-00000927

Фильтр сетевых помех СФ-32.3М.А1 применяется для защиты цепей электропитания электронных устройств от индустриальных и высокочастотных природных помех, а так же для предотвращения распространения индустриальных помех по цепям питающей сети от промышленного оборудования. Фильтр включается в разрыв линии электропитания. Для присоединения к питающей сети и нагрузке фильтр имеет две группы винтовых клемм. Фильтр выпускается в стальном корпусе, не поддерживающем горение, и предусматривает крепление прибора болтами d = 4мм.


В соответствии с ГОСТ, по характеру возникновения помехи подразделяют на противофазные и синфазные. Ток противофазной помехи в сигнальных проводах совпадает по направлению с током полезного сигнала. Ток синфазной помехи имеет одинаковое направление в прямом и обратном проводах сети.

Фильтр спроектирован так, что эффективно подавляет помехи разного типа, обеспечивая тем самым защиту от:

• ударов молний вблизи кабелей или линий электропередачи;
• коммутационных процессов при включении/отключении мощной сетевой нагрузки;
• выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях;
• помех импульсных блоков питания;
• помех мощных двигателей, генераторов и т. п.
