Фланец сталь плоский RUTEMPO Ду 125 Ру16 тип 01 ряд 1 исп. B 127-6496

Фланец сталь плоский предназначены для установки в качестве соединительных элементов трубопровода: для соединения арматуры с трубопроводом, соединения отдельных участков трубопровода между собой, для присоединения к трубопроводу различной аппаратуры.

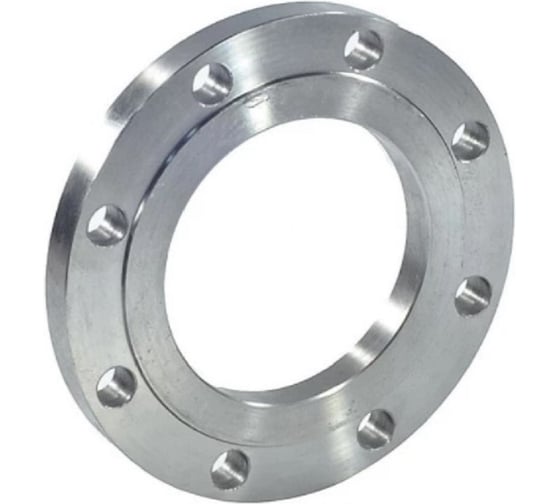

Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.

Материал изготовления- сталь 20

Минимальная температура рабочей среды -40 °С

Максимальная температура рабочей среды +475 °С
Область применения -для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.

Примечание -Возможно отклонение по толщине до -5мм

Диаметр условный, мм -125

Внутренний диаметр -135 мм

Наружный диаметр -245 мм

Диаметр крепежных отверстий -18 мм

Количество крепежных отверстий -8 шт

Номинальный диаметр шпилек -М16

Длина шпилек -90 мм

Номинальный диаметр болтов -М16

Длина болтов -70 мм

Толщина фланца -28 мм

Диаметр уплотнительной поверхности -184 мм

Высота уплотнительной поверхности -3 мм

Расстояние между центрами крепежных отверстий -210 мм
