Фланец сталь плоский RUTEMPO Ду 200 Ру10 тип 01 ряд 1 исп. B 127-5863

Фланцы плоские приварные, фланцы приварные встык предназначены для установки в качестве соединительных элементов трубопровода: для соединения арматуры с трубопроводом, соединения отдельных участков трубопровода между собой, для присоединения к трубопроводу различной аппаратуры. Монтаж и подготовку контактных поверхностей соединительных частей следует осуществлять в соответствии с указаниями проектной документации. Рабочая среда - вода, пар, газ, среды не агрессивные к материалу фланца.

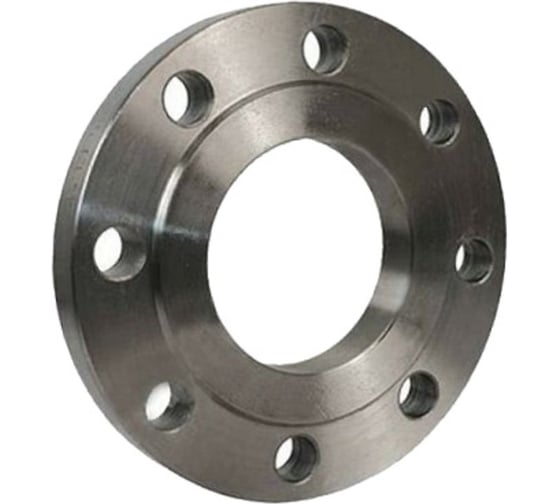

Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
Диаметр условный, мм -200

Внутренний диаметр -222 мм

Наружный диаметр -335 мм

Диаметр крепежных отверстий -22 мм

Количество крепежных отверстий -8 шт

Номинальный диаметр шпилек –М20

Длина шпилек -100 мм

Номинальный диаметр болтов –М20

Длина болтов -75 мм

Толщина фланца -24 мм

Диаметр уплотнительной поверхности -268 мм

Высота уплотнительной поверхности -3 мм

Расстояние между центрами крепежных отверстий -295 мм
