Фланец сталь плоский RUTEMPO Ду 200 Ру16 тип 01 ряд 1 исп. B 127-5881

Фланец сталь плоский предназначены для установки в качестве соединительных элементов трубопровода: для соединения арматуры с трубопроводом, соединения отдельных участков трубопровода между собой, для присоединения к трубопроводу различной аппаратуры.

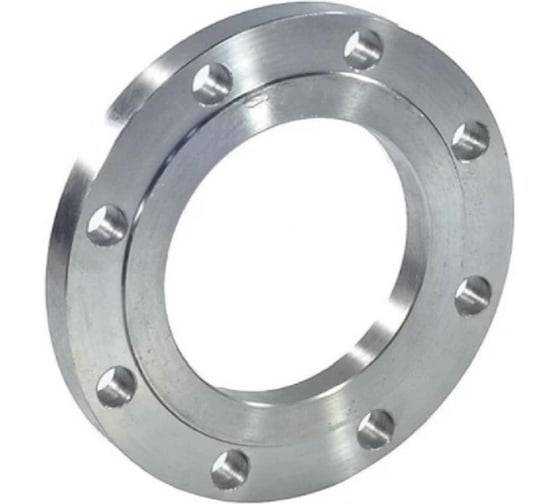

Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.

Материал изготовления- сталь 20

Минимальная температура рабочей среды -40 °С

Максимальная температура рабочей среды +475 °С
Область применения -для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.

Примечание -Возможно отклонение по толщине до -5мм

Диаметр условный, мм -200

Внутренний диаметр -222 мм

Наружный диаметр -335 мм

Диаметр крепежных отверстий -22 мм

Количество крепежных отверстий -12 шт

Номинальный диаметр шпилек -М20

Длина шпилек -110 мм

Номинальный диаметр болтов -М20

Длина болтов -80 мм

Толщина фланца -30 мм

Диаметр уплотнительной поверхности -268 мм

Высота уплотнительной поверхности -3 мм

Расстояние между центрами крепежных отверстий -295 мм
