Фланец сталь плоский RUTEMPO Ду 50 Ру10 тип 01 ряд 1 исп. B 127-6484

Фланцы плоские приварные, фланцы приварные встык предназначены для установки в качестве соединительных элементов трубопровода: для соединения арматуры с трубопроводом, соединения отдельных участков трубопровода между собой, для присоединения к трубопроводу различной аппаратуры. Монтаж и подготовку контактных поверхностей соединительных частей следует осуществлять в соответствии с указаниями проектной документации. Рабочая среда - вода, пар, газ, среды не агрессивные к материалу фланца.

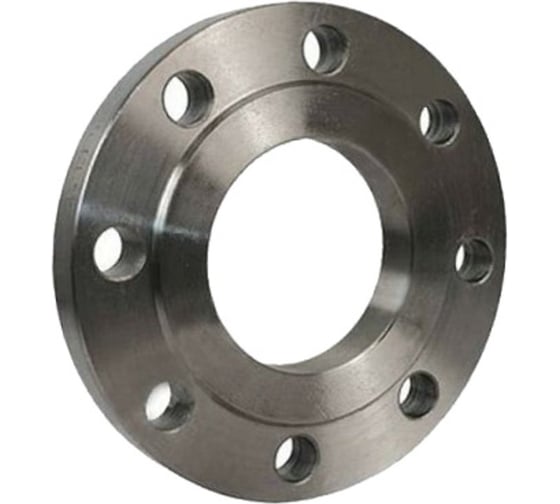

Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
Диаметр условный, мм -50

Внутренний диаметр -59 мм

Наружный диаметр -160 мм

Диаметр крепежных отверстий -18 мм

Количество крепежных отверстий -4 шт

Номинальный диаметр шпилек -М16

Длина шпилек -80 мм

Номинальный диаметр болтов -М16

Длина болтов -55 мм

Толщина фланца -18 мм

Диаметр уплотнительной поверхности -102 мм

Высота уплотнительной поверхности -3 мм

Расстояние между центрами крепежных отверстий -125 мм
