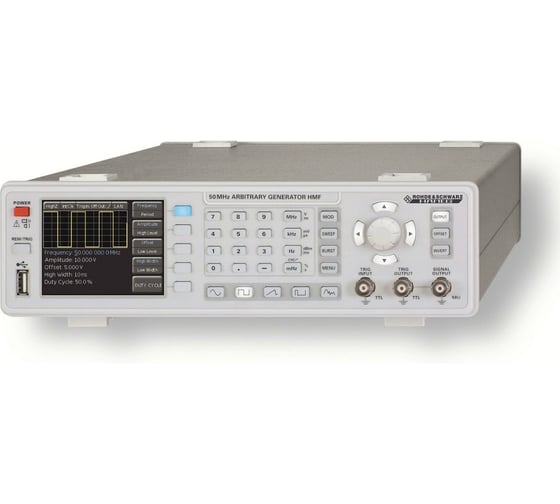

Генератор сигналов произвольной формы Rohde & Schwarz R&SHMF2550

• Компактное исполнение и небольшой вес;
• Для всех видов сигналов имеется возможность введения постоянного смещения;
• Режим формирования сигналов произвольной формы осуществляется с помощью специального ПО через внешний компьютер;
• Для обеспечения синхронизации режимов работы прибор оснащен входом и выходом сигналов запуска;
• Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN;
• Время прогрева генератора сигналов произвольной формы Rohde & Schwarz R&SHMF2550 - 30 минут.

Дополнительные характеристики:

• Диапазон частот выходного синусоидального сигнала: от 10 мкГц до 50 МГц;
• Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц: ±1'10-6;
• Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом: от 5 мВ до 10 В;
• Дискретность установки размаха напряжения: 1 мВ;
• Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц: ±(0,01'Upp + 1 мВ);
• Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц: ± 2% в диапазоне до 10 МГц / ± 2,5 % в диапазоне от 10 МГц до 25 МГц / ± 5,0 % в диапазоне от 25 МГц до 50 МГц;
• Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом: от 0 до ±4,995 В;
• Пределы абсолютной погрешности установки постоянного напряжения смещения: ±(0,02' Udc + 2 мВ);
• Диапазон частот выходных прямоугольных импульсов: от 100 мкГц до 25 МГц;
• Диапазон длительностей импульсов прямоугольного сигнала: от 15 нс до 999 с;
• Длительность фронта и среза прямоугольного сигнала: не более 8 нс;
• Разрешение АЦП: 14 бит;
• Частота дискретизации АЦП: 250 МГц;
• Количество отсчетов для формирования сигналов произвольной формы: 256 000.
