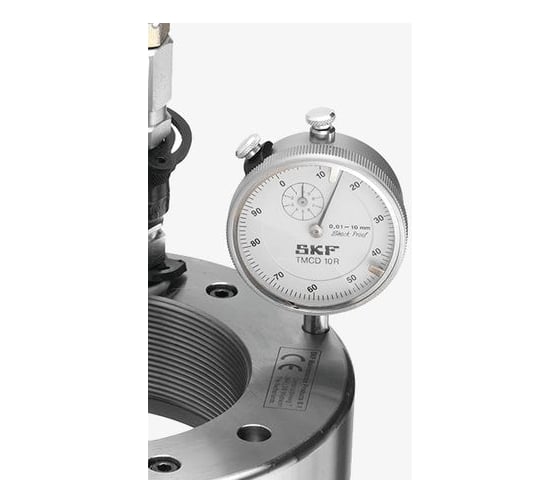

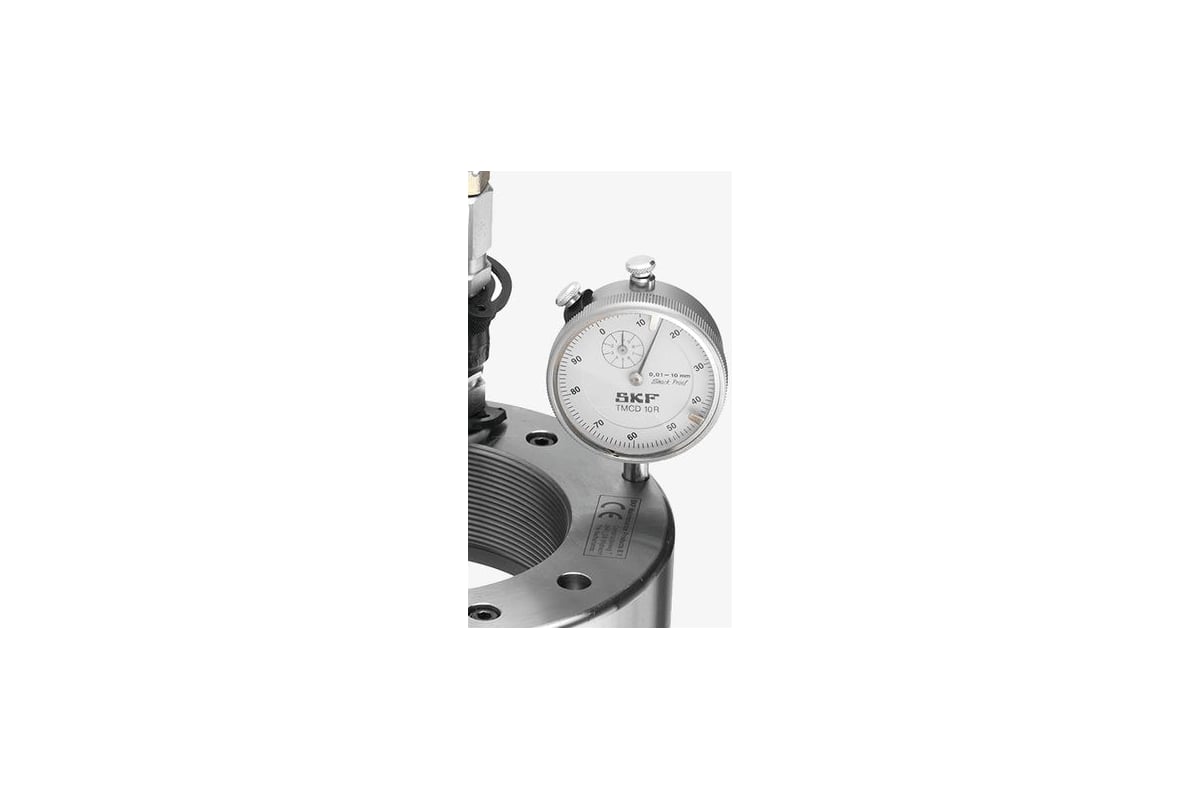

Горизонтальный индикатор часового типа SKF TMCD 10R

Горизонтальный индикатор часового типа (0-10 мм) SKF TMCD 10R. Применяется для точного монтажа сферических роликоподшипников и тороидальных роликоподшипников CARB на конических валах и втулках методом Drive-Up.

Метод точного монтажа SKF Drive-up позволяет регулировать внутренний зазор в сферических роликоподшипниках и тороидальных подшипниках CARB, устанавливаемых на конических посадочных местах. Метод реализуется с помощью гидравлических гаек SKF HMV..E, оснащённых индикаторами часового типа, и специального цифрового манометра, установленного на гидронасосе. Метод заключается в измерении осевого смещения подшипника по конической шейке вала относительно некоторого начального положения, определяемого давлением в гидравлической гайке SKF HMV..E.

Контроль второго этапа осуществляется путём перемещения подшипника на необходимое расстояние на коническом посадочном месте на валу. Давление в начальном положении и расстояние смещения для многих подшипников SKF определяется с помощью программы расчёта для метода SKF Drive-up.
