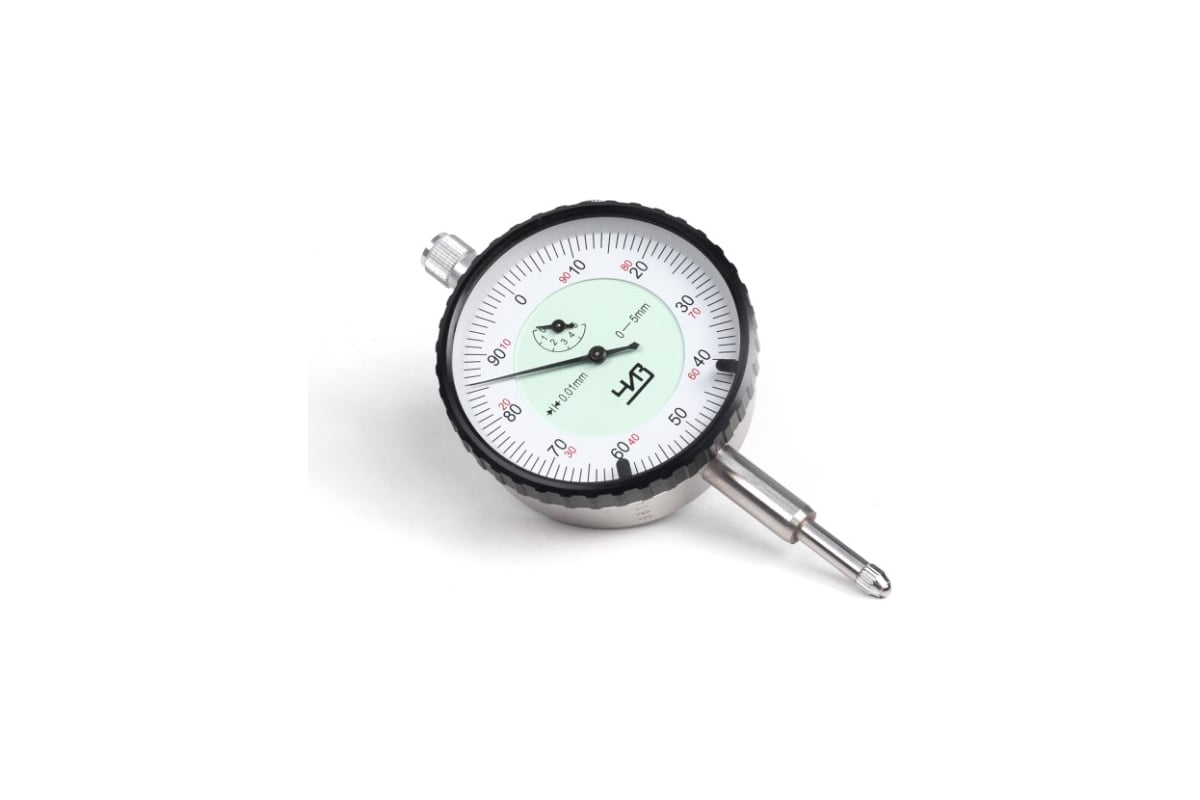

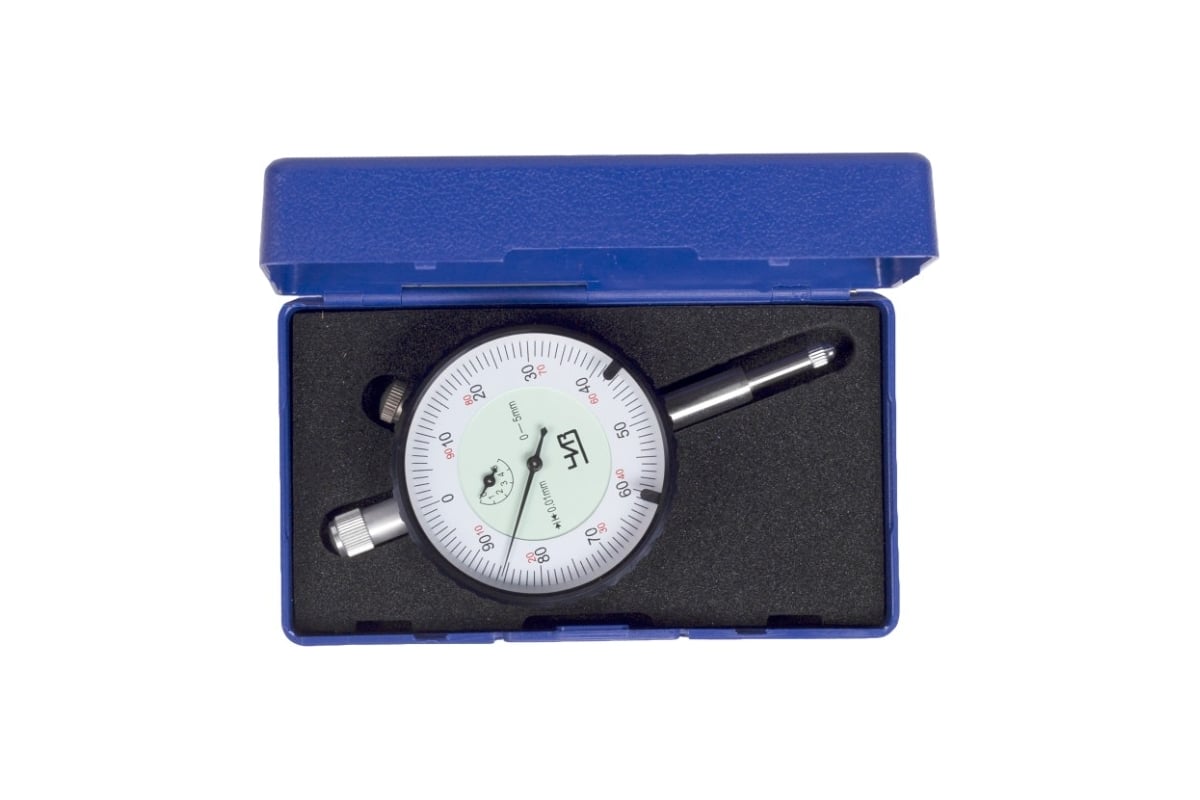

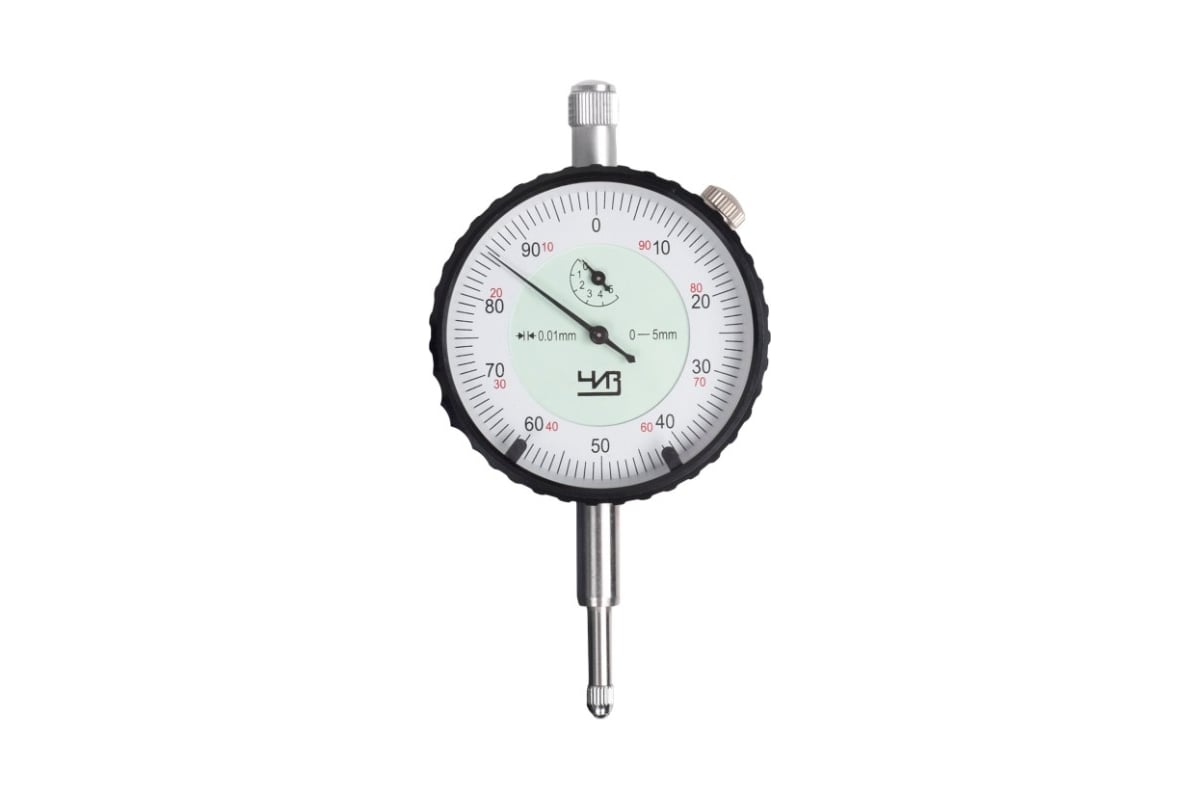

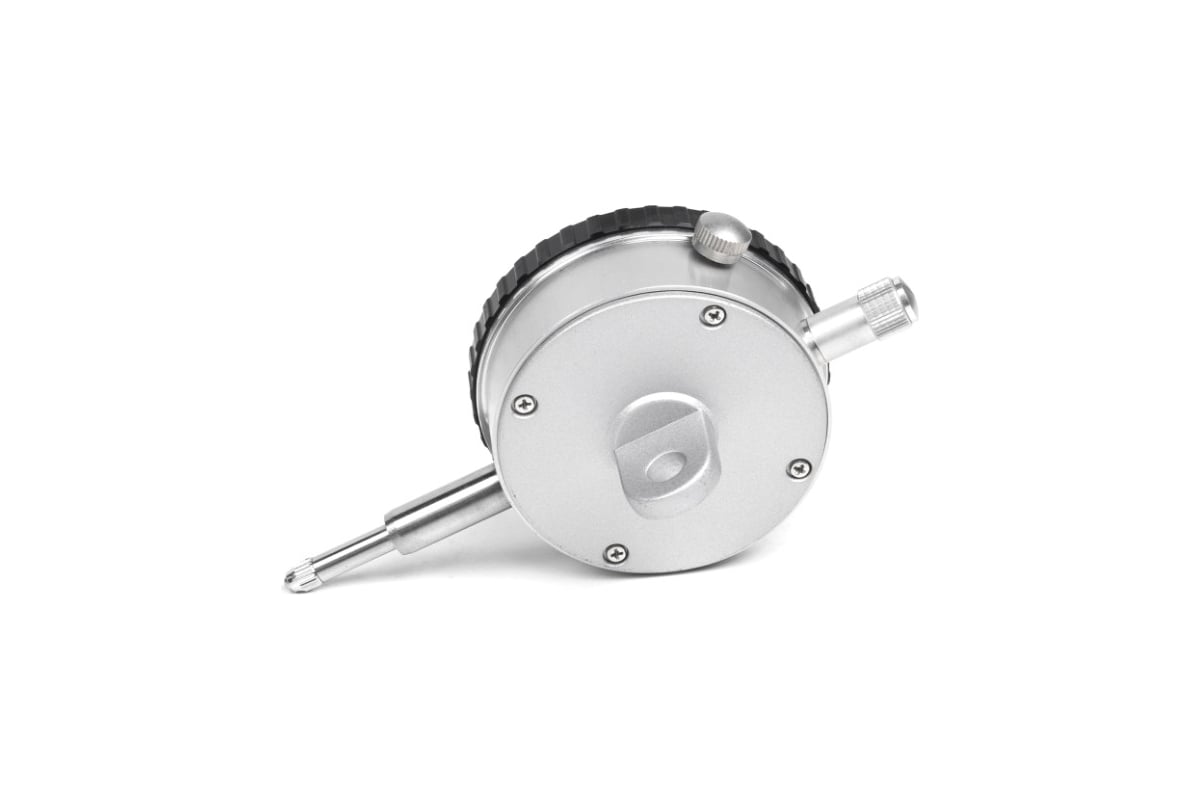

Индикатор ЧИЗ ИЧ-0-5 0.01 с ушком, кл. 0 213128а

Индикатор часового типа ИЧ предназначен для измерения линейных размеров как абсолютным, так и относительным методами, а также для выявлений отклонений размеров деталей в серийном производстве. Кроме того, индикаторы применяются для проверки биения зубчатых колес, шкивов, шпинделей и других вращающихся деталей.

Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов модификации ИЧ).

ИндикаторымодификацииИЧпредставляютсобой корпусспередаточныммеханизмом, круговой шкалой, указателем числа оборотов, подвижных указателей пределов допуска или без них, стрелкой и измерительным стержнем с измерительным наконечником. Круговая шкала индикаторов вращается посредством подвижного ободка.

Обратите внимание! Внешний вид модели может отличаться от представленного на фото.
