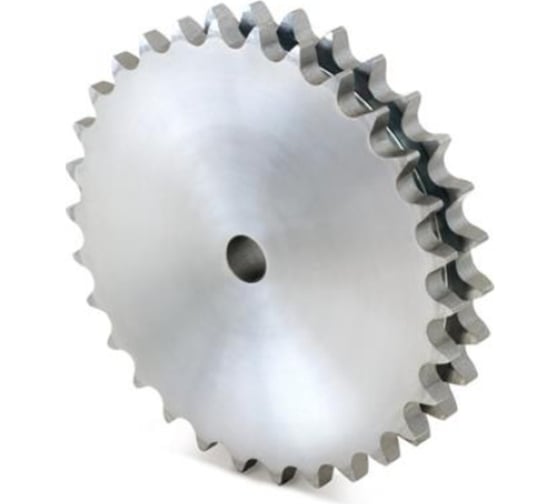

Двойная звездочка ISKRA для однорядных цепей: 10B-1, Z=15, 5/8"x3/8" PHS 10B-1DSA15, DS10015-ISKRA

Двойная звездочка для однорядных цепей произведена из стали С45Е. Применяется в цепной передаче с однорядными цепями 10B-1.
Характерной особенностью использования двойной звездочки является равномерный износ зубьев, что происходит при условии правильного выбора элемента в соответствии со спецификацией рабочего оборудования. За счет равномерного износа удается достичь максимальной плавности цепного хода, а значит устранить риск снижения производственной мощности и эффективности оборудования. Двойная звездочка применяется в цепных передачах для дорожных машин, подъемно-транспортного, бурового оборудования, техники сельскохозяйственного назначения, а также в различных производственных станках.

• Количество зубьев – 15
• Делительный диаметр – 76,36 мм
• Диаметр чернового отверстия – 12 мм
• Наружный диаметр – 83 мм

Внутренняя ширина звена цепи, мм 9,65

Вес, кг 0,94

Диаметр внутреннего отверстия D, мм 12

Диаметр Dp, мм 76.36

Диаметр De, мм 83

Диаметр делительной окружности z1 Dp, мм 76,36

Диаметр наружный звездочки z1 De, мм 83

Материал сталь C45E

Количество рядов 1

Количество зубьев 15

Для цепи 10B-1

Радиус зуба звездочки r, мм 16

Общая ширина H, мм 36.5

Размер цепи, дюйм 0,625"x0,375"

Размер Db, мм 60

Посадка на вал под расточку

Ступица нет

Шаг, мм 15.875

Ширина звёздочки h2, мм 36,5
