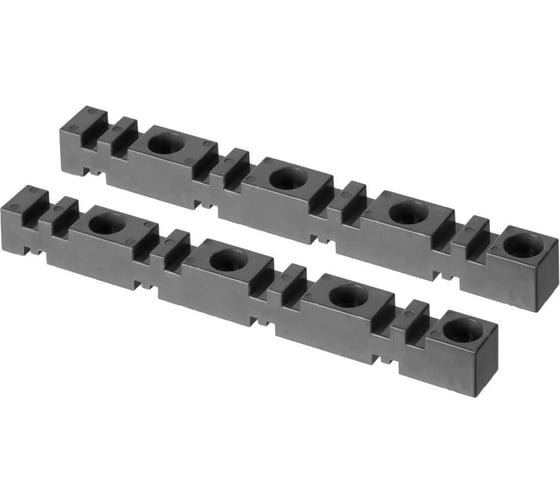

Шинный плоский изолятор TDM ELECTRIC ишп 4п для шин 5 и 10 мм, длина 303 мм, межшинное расстояние 75 мм SQ0807-0023

Изолятор шинный плоский ИШП 4П для шин 5 и 10 мм, длина 303 мм, межшинное расстояние 75 мм в упаковке 2 штуки TDM Electric - предназначен для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током от 250 до 4000 А.Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания. Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы.Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи от 250 до 4000 А.Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек. Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки. Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек. Шины устанавливаются по шкафу минимум на двух парах изоляторов.В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм. Материалы: материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой, материал изоляторов – армированный стекловолокном полиэстр.
