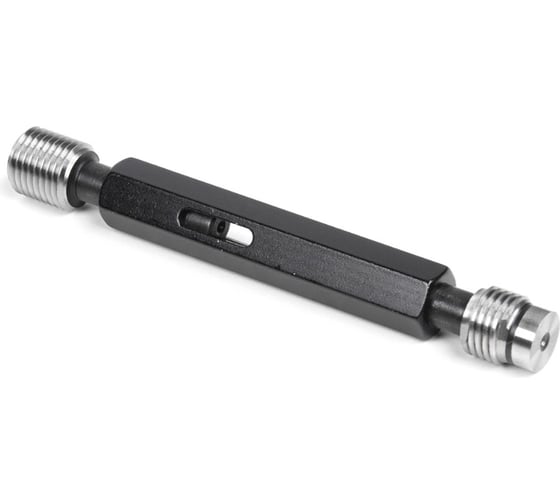

Двусторонняя пробка используется в машиностроительной отрасли для контроля параметров деталей при крупном производстве. Проходная сторона ПР выполняется по наименьшему предельному размеру и имеет полный профиль резьбы. Калибр должен свободно, без сопротивления ввинчиваться в контролируемое отверстие. Непроходная сторона НЕ выполняется по наибольшему предельному размеру и контролирует средний диаметр резьбы. Калибр не должен ввинчиваться в контролируемое отверстие, допускается лишь частичное свинчивание, на один-два оборота.
На ручки пробок наносится информация о размере, квалитете, а так же указывается назначение – проход (ПР)/непроход (НЕ). Пробка поставляется в пластиковом футляре и покрыта защитной антикоррозийной смазкой. Калибры для метрической резьбы соответствуют ГОСТ 24997-2004, конструкция и основные размеры выполнены в соответствии с ГОСТ 17756-72 и ГОСТ 17767-72.

Внимание! Изображение носит иллюстративный характер. Реальный товар может отличаться от представленного на фото.

Технические характеристики

Вид

пробка

Назначение

ПР-НЕ

Направление резьбы

правая

Шаг резьбы

0.35 мм

Диаметр

3 мм

Квалитет

6Н

Вес нетто

0.051 кг

Габариты без упаковки

20х20 мм

Материал

легированная сталь

Вид резьбы

ГОСТ

17756-72, 17767-72

DIN

нет

Гарантия производителя 1 год

на товары ЧИЗ

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
