Каретка ISKRA HGH55CAZAH

Name: Каретка ISKRA HGH55CAZAH
Brand: ISKRA
Price: 35760 RUB
Availability: OutOfStock

Код товара: 39946569

0 отзывов

Нет в наличии

Параметры винта ШВП:нет мм

Статическая нагрузка:211230 Н

Динамическая нагрузка:153200 Н

Материал:сталь

Габариты без упаковки:100x67x167 мм

Все характеристики

Нет в наличии, последняя цена

35 760 ₽

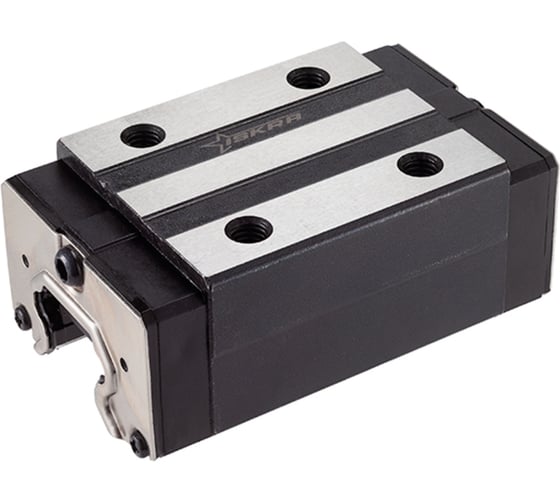

Каретка HGH55CAZAH ISKRA — это каретка для системы линейного перемещения. Типоразмер — 55.
Каретка применяется вместе с линейной направляющей для обеспечения точного и плавного линейного перемещения подвижных частей оборудования. Используется в станках с ЧПУ, 3D-принтерах, прессах и другом автоматизированном промышленном оборудовании.
Ширина каретки равна 100 мм, длина — 166,7 мм, высота — 80 мм. Для крепления иcпользуются винты M12x18. Выдерживает динамическую нагрузку 153,2 кН и статическую нагрузку 211,23 кН. Вес равен 4,17 кг
Артикул
HGH55CAZAH-ISKRA
Бренд - ISKRA
Размер C, мм 75
Ширина W, мм 100
Длина монтажной площадки L1, мм 117,7
Зазор от низа каретки до низа рельс (в сборе) H1, мм 13
Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм 22
Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм 29
Расстояние от края до центра резьбового соединения B1, мм 12,5
Высота фрезерованной части юбки монтажной площадки T, мм 17,5
Выступ масленки за пределы G, мм 12,9
Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм 23,5
Размер резьбы на монтажной площади M M12x18
Типоразмер 55
Длина L, мм 166,7
Высота H, мм 80
Динамическая нагрузка C, kН 153,2
Статическая нагрузка C0, kH 211,23
Ширина B, мм 75
Вес, кг 4,17

Технические характеристики

Тип

каретка

Параметры винта ШВП

нет мм

Статическая нагрузка

211230 Н

Динамическая нагрузка

153200 Н

Материал

сталь

Вес нетто

4.2 кг

Габариты без упаковки

100x67x167 мм

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
