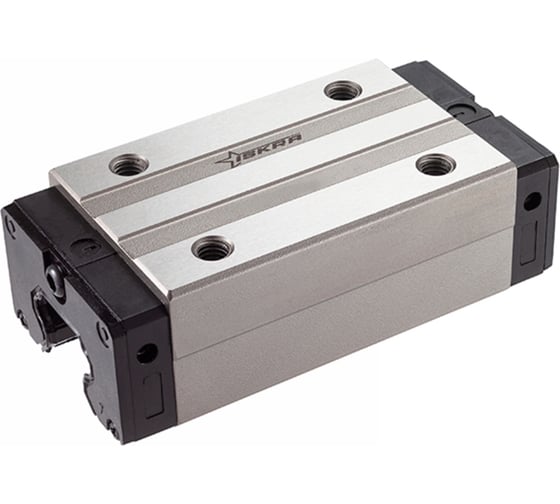

Каретка ISKRA HGH65HAZAH

Name: Каретка ISKRA HGH65HAZAH
Brand: ISKRA
Price: 78470 RUB
Availability: OutOfStock

Код товара: 39945909

0 отзывов

Нет в наличии

Нет в наличии, последняя цена

78 470 ₽

Каретка HGH65CAZAH ISKRA – одна из важных частей систем линейного перемещения. Применяется в металлообработке и деревообработке, а также как элемент в системах для резки в полиграфии и медицинском оборудовании.
Динамическая нагрузка – 213,2 кН.
Статическая нагрузка – 287,48 кН.
Длина каретки – 200,2 кН.
Резьба – M16x20.
Длина каретки L, мм 259,6
Вес, кг 9,82
Вес, кг/м 21,18
Наружный диаметр D, мм 26
Высота H, мм 90
Высота H1, мм 15
Высота H2, мм 15
Диаметр d, мм 18
Динамическая нагрузка C, kН 277,8
Длина L1, мм 203,6
Класс точности H (высокий)
Крепежный винт M16x50
Преднатяг ZA - средний
Размер h, мм 22
Резьба M M16x20
Статическая нагрузка C0, kH 420,17
Фланец -без фланца
Ширина B, мм 76
Ширина B1, мм 25
Ширина G, мм 12,9
Типоразмер 65
Ширина каретки N, мм 31,5
Высота H3, мм 15
Высота T, мм 25
Серия HG
Высота направляющей Hr, мм 53
Ширина каретки W, мм 126
Ширина направляющей Wr, мм 63
Типоразмер 65

Технические характеристики

Тип

каретка

Параметры винта ШВП

нет мм

Статическая нагрузка

287480 Н

Динамическая нагрузка

213200 Н

Материал

сталь

Вес нетто

9.8 кг

Габариты без упаковки

126x75x200 мм

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой
