Каретка TECHNIX HGW25CCZAHZZ (HCW25CCZAHZZ)

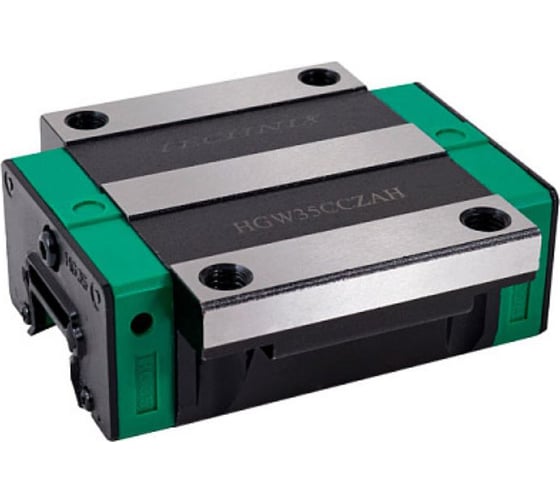

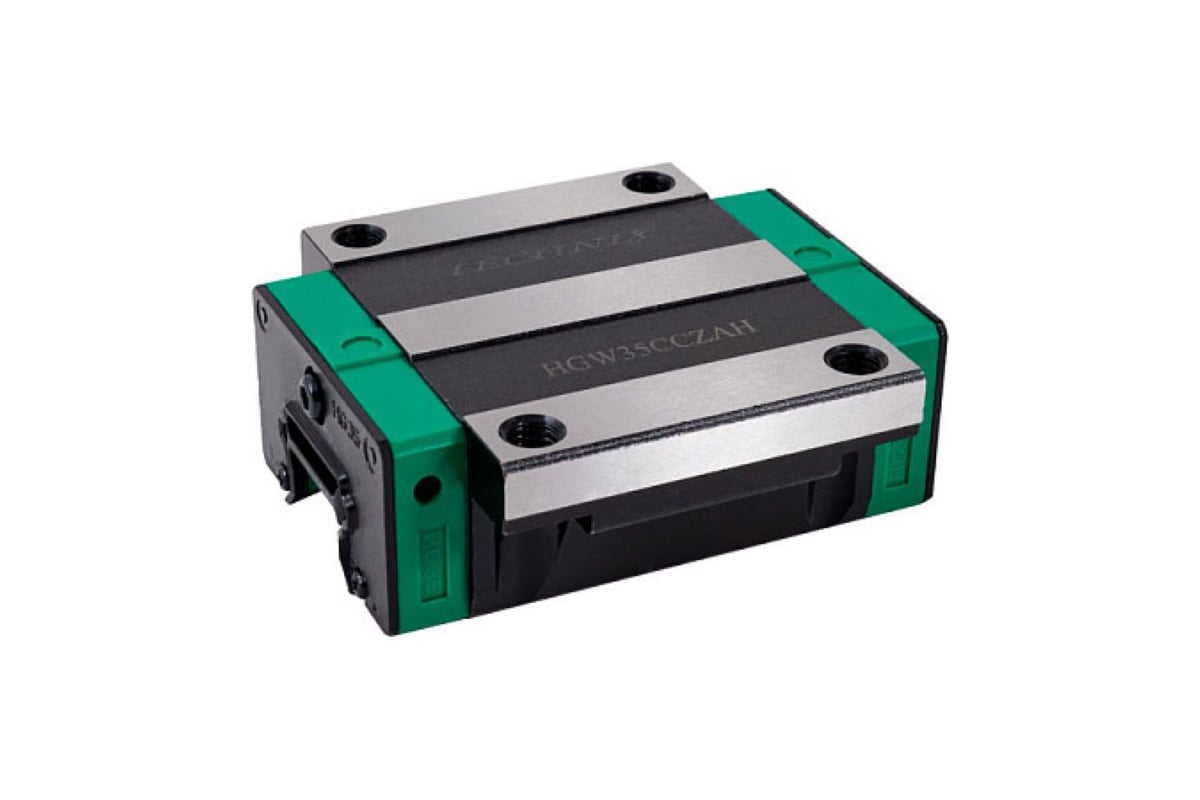

Линейная каретка HGW25CCZAHZZ TECHNIX — широкий блок направляющей для промышленных систем

HGW25CCZAHZZ TECHNIX — это HGW каретка серии HG от TECHNIX, предназначенная для направляющих шириной 25 мм. Широкий корпус (w) обеспечивает повышенную жёсткость и устойчивость к нагрузкам. Модель рассчитана на тяжёлую нагрузку, а её конструкция с четырьмя рядами шариков под углом 45° гарантирует равномерное распределение усилий и плавный ход.

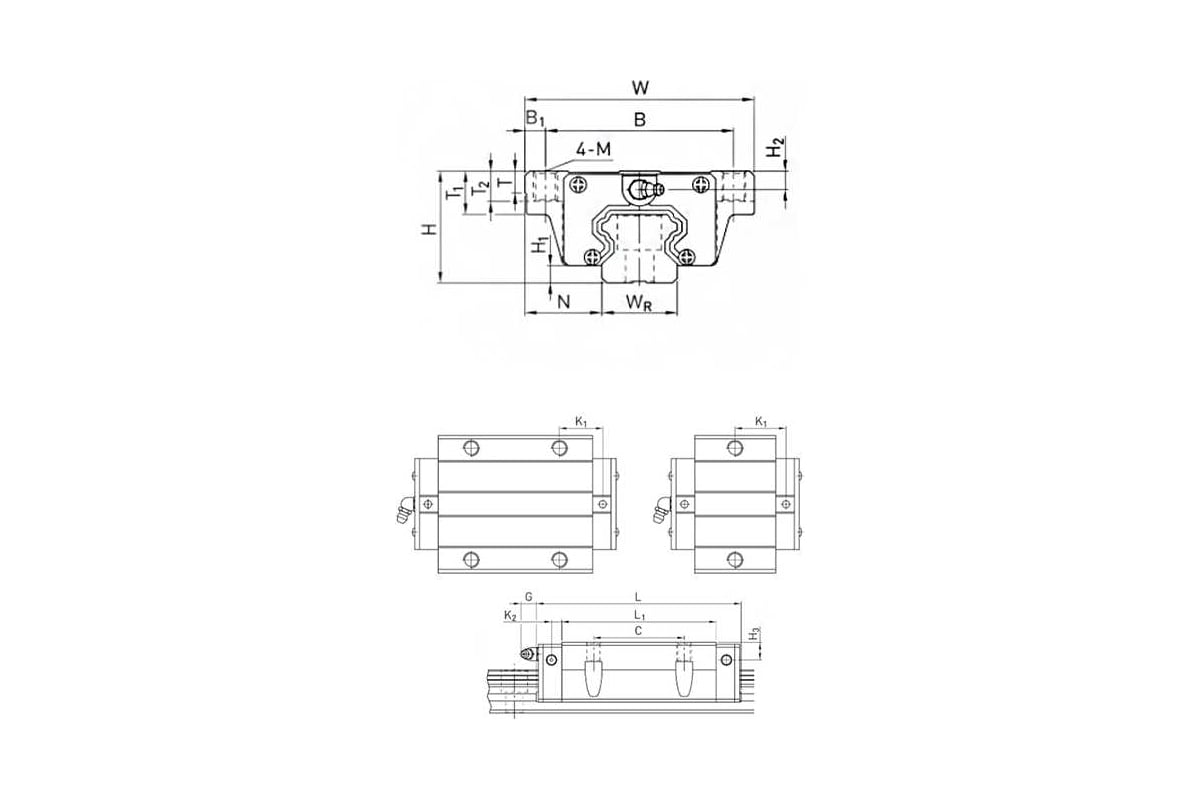

Габариты

Высота H, мм: 36

Ширина W, мм: 70

Длина L, мм: 84

Технические характеристики

Серия: HG (высокая нагрузка)

Возможная нагрузка: C (высокая)

Дополнительный комплект уплотнений ZZ: да

Класс точности: H (высокий)

Натяг: ZA (средний)

Тип: W (фланцевый)

Межцентровое расстояние крепления C, мм: 45

Глубина отверстия крепежного винта T2, мм: 10

Типоразмер: 25

Тип крепления: C (универсальный)

Зазор от низа каретки до низа рельс (в сборе) H1, мм: 5,5

Длина монтажной площадки L1, мм: 58

Выступ масленки за пределы G, мм: 12

Расстояние от внешнего края каретки до внешнего края рельс (в сборе) N, мм: 23,5

Размер резьбы на монтажной площади M: M8

Расстояние от верха до центра крепежного отверстия масленки с торца H2, мм: 6

Расстояние от верха до центра крепежного отверстия масленки сбоку H3, мм: 5

Высота юбки монтажной площадки T1, мм: 14
