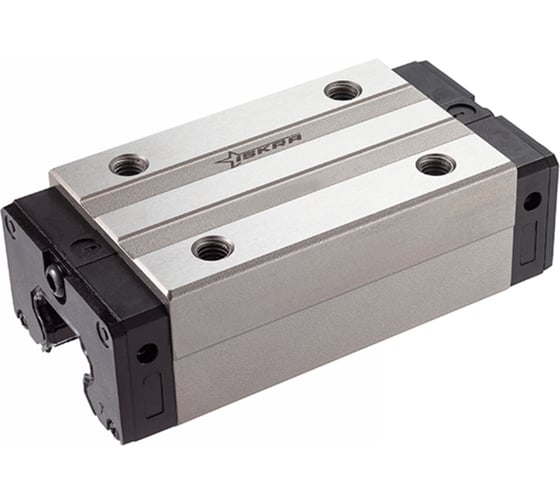

Каретка ISKRA HGH30HAZAH с уплотнением KK и картриджем E2, HGH30HAZAH+KK/E2-ISKRA

Каретка относится к главным элементам систем линейного перемещения. Ее область применения – деревообработка, металлообработка, составляющие систем для резки в полиграфии, медицинское оборудование.

• Динамическая грузоподъемность данной каретки – 47,27 кН, статическая – 69,16 кН
• Длина составляет 120,4 мм
• Размер крепежных отверстий – M8x10
• Ширина B, мм 40
• Высота H1, мм 6
• Длина L1, мм 93
• Высота H2, мм 9,5
• Высота H3, мм 13,8
• Ширина C, мм 60
• Высота T, мм 8,5
• Резьба Mxl M8x10
• Ширина N, мм 16
• Ширина W, мм 60
• Высота H, мм 45
• Ширина G, мм 12
• Длина L, мм 120,4
• Ширина B1, мм 10
• Динамическая нагрузка C, kН 47,27
• Вес, кг 1,16
• Статическая нагрузка C0, kH 69,16

*В комплект входит утлотнение и смазывающий картридж:

• Торцевой витоновый уплотнитель 2 шт.
• Распорная вставка 4 шт.
• Стальной очищающий скребок 2 шт.

*Смазывающий картридж HG30E2 ISKRA разработан для обеспечения стабильной подачи масла на дорожки качения. В процессе эксплуатации он направляет смазку в каретку через капиллярный канал, что способствует снижению трения и повышает плавность перемещения по направляющим. Применяется с направляющими серии HG.

Типоразмер: 30. Высота изделия: 35 мм.

Картридж способствует увеличению ресурса системы линейного перемещения и снижению износа компонентов. Ширина V, мм 3,5 Ширина T, мм 13,5 Ширина W, мм 58 Серия HG Высота H, мм 35 Типоразмер 30 Тип смазывающий
