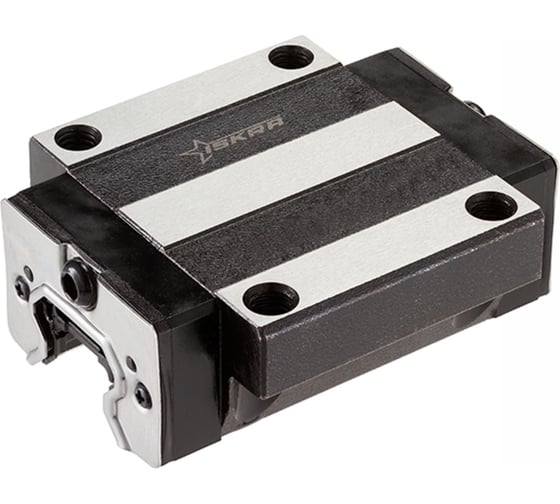

Каретка ISKRA HGW35CCZAH с уплотнением KK и картриджем E2, HGW35CCZAH+KK/E2-ISKRA

Каретка относится к главным элементам систем линейного перемещения. Ее область применения – деревообработка, металлообработка, составляющие систем для резки в полиграфии, медицинское оборудование.

• Динамическая грузоподъемность данной каретки – 49,52 кН, статическая – 69,16 кН
• Длина составляет 112,4 мм
• Размер крепежных отверстий – M10
• Ширина B, мм 82
• Размер T2, мм 13
• Высота H1, мм 7,5
• Длина L1, мм 80
• Высота H2, мм 9
• Высота H3, мм 12,6
• Ширина C, мм 62
• Высота T, мм 10,1
• Ширина N, мм 33
• Ширина W, мм 100
• Высота H, мм 48
• Ширина G, мм 12
• Длина L, мм 112,4
• Ширина B1, мм 9
• Динамическая нагрузка C, kН 49,52
• Вес, кг 1,56
• Статическая нагрузка C0, kH 69,16
• Резьба M M10

*В комплект входит утлотнение и смазывающий картридж:

• Торцевой витоновый уплотнитель 2 шт.
• Распорная вставка 4 шт.
• Стальной очищающий скребок 2 шт.

*Смазывающий картридж HG35E2 ISKRA разработан для обеспечения стабильной подачи масла на дорожки качения. В процессе эксплуатации он направляет смазку в каретку через капиллярный канал, что способствует снижению трения и повышает плавность перемещения по направляющим. Применяется с направляющими серии HG. Типоразмер: 35. Высота изделия: 38,5 мм. Картридж способствует увеличению ресурса системы линейного перемещения и снижению износа компонентов. Ширина V, мм 3,5 Ширина T, мм 13,5 Ширина W, мм 68 Серия HG Высота H, мм 38,5 Типоразмер 35 Тип смазывающий
