Клапан приоритета бойлера ГВС ZOTA BPV НС-1450504

Клапан приоритета бойлера ГВС ZOTA BPV предназначен для обеспечения потребителя горячим водоснабжением при совместной работе котла отопления и косвенного водонагревателя (бойлера).

Клапан может применяться совместно с электрическими или газовыми котлами, в которых предусмотрены:

• разъем для питания сервопривода трехходового клапана с переменным напряжением 220 В;
• датчик температуры теплоносителя в котле;
• датчик температуры ГВС.

Принцип работы

Клапан устанавливается в контур системы отопления и в автоматическом режиме перенаправляет теплоноситель от системы отопления в контур змеевика косвенного водонагревателя и обратно.

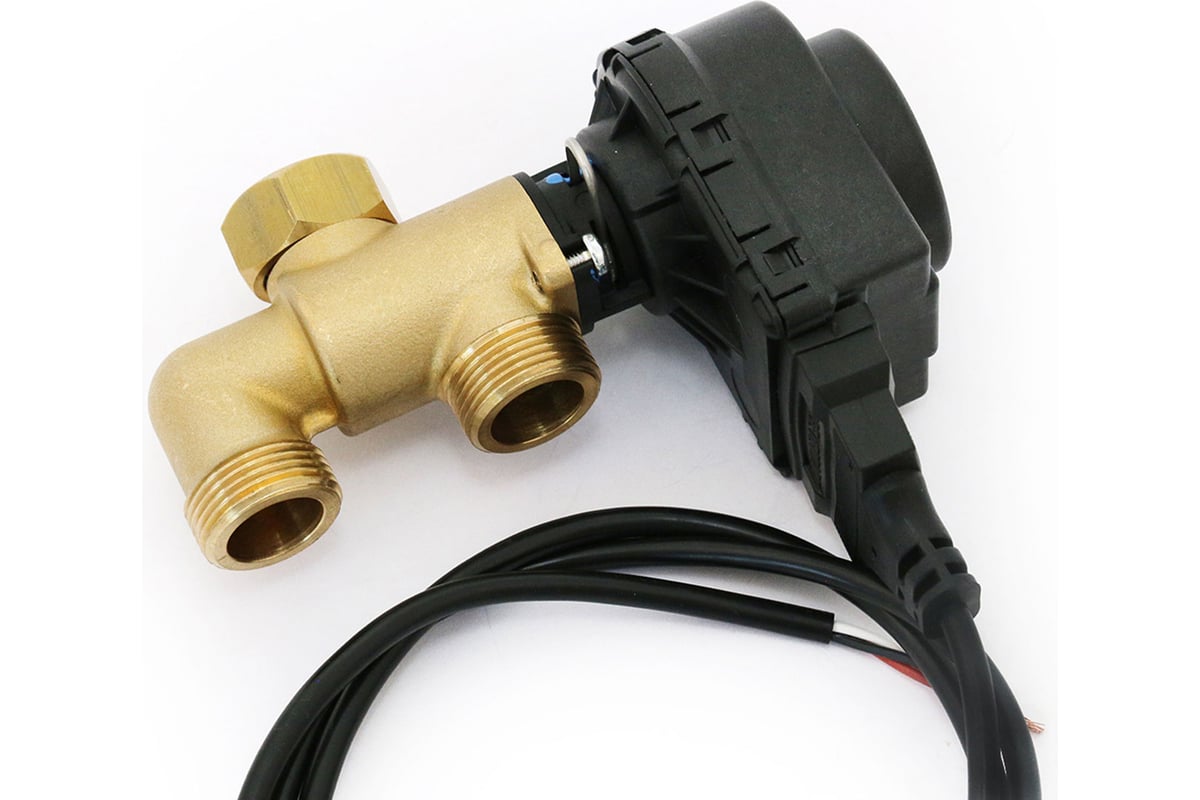

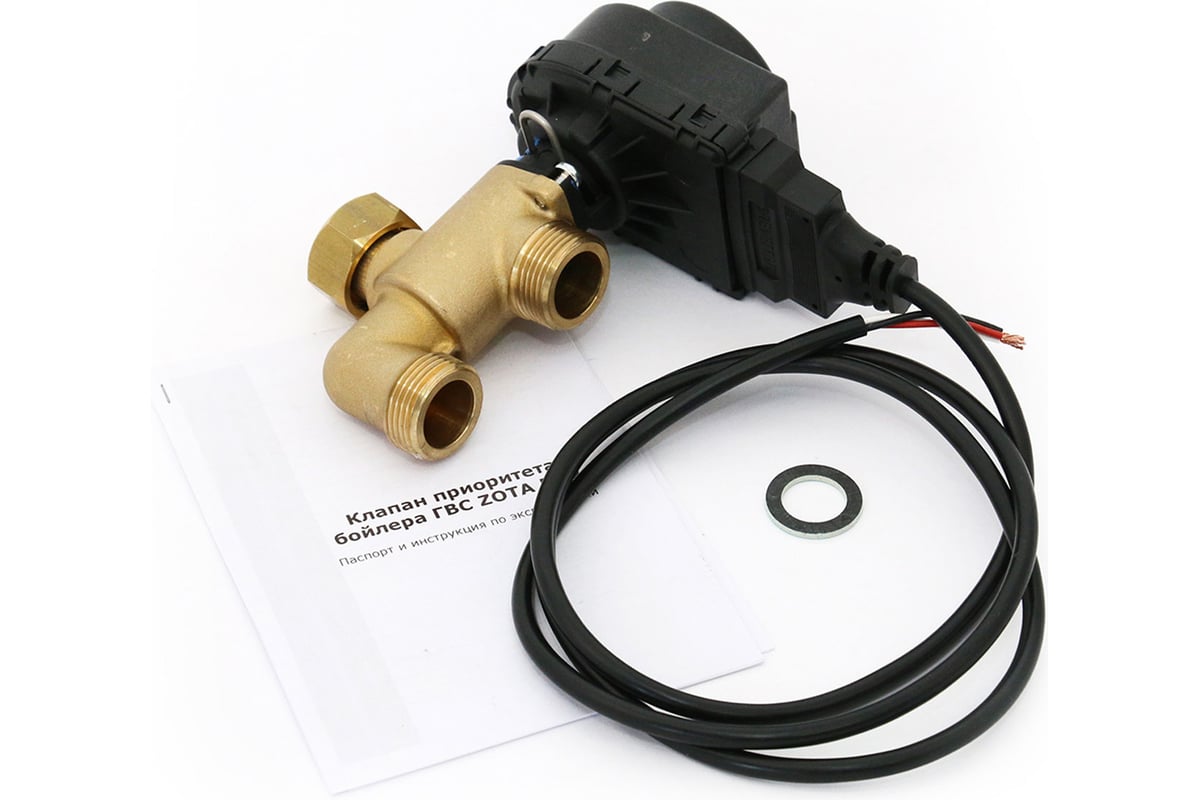

В состав клапана входят: трехходовой клапан, электрический линейный привод, фланец двигателя, который фиксирует линейный электропривод в корпусе трехходового клапана, трёхконтактная вилка, которая служит для подключения кабеля к линейному электроприводу.

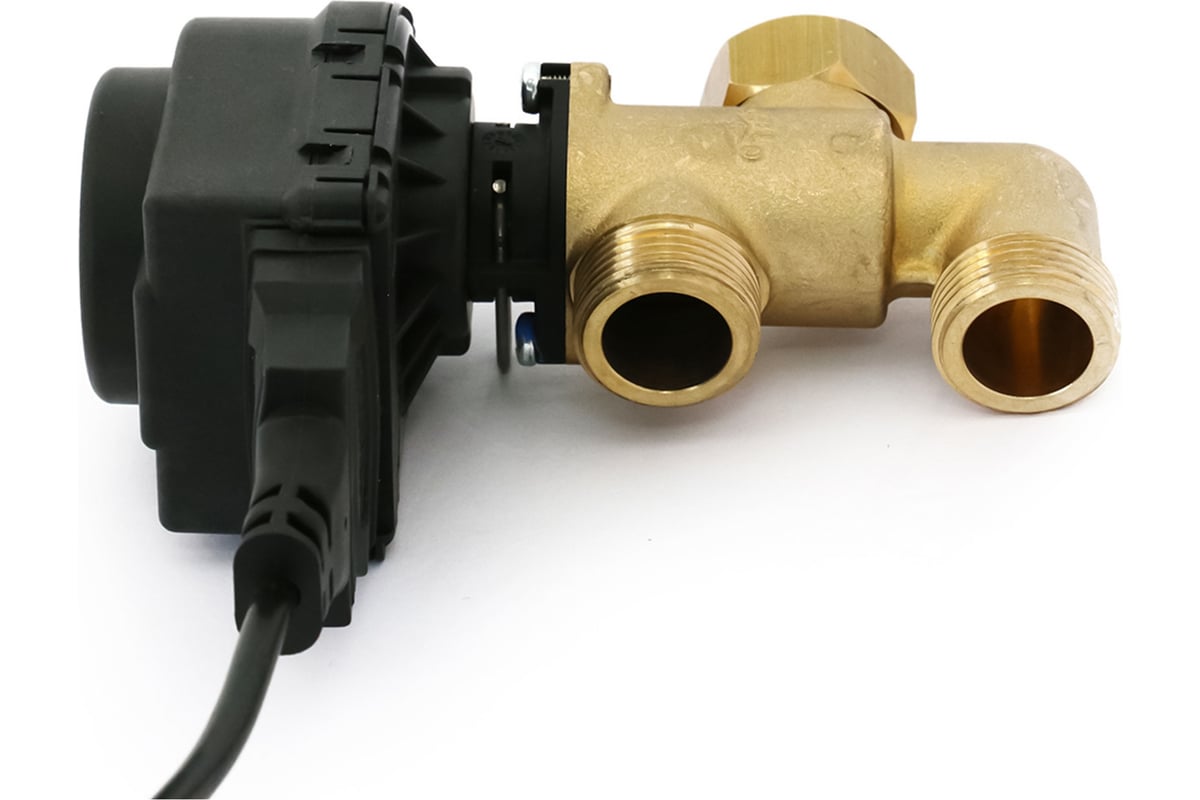

Трехходовой клапан имеет один вход (5, АВ), и два выхода: выход в контур змеевика косвенного водонагревателя, выход в контур отопления. Конструкцией предусмотрено два положения трёхходового клапана. При полностью открытом одном из выходов, второй выход полностью закрыт. Переключение с одного выхода на другой приводится в действие линейным приводом. В случае прекращения подачи электропитания на линейный привод, положение клапана сохраняется таким, в какое он перешел в результате последнего переключения.

• Условная пропускная способность: 4,3 м³/час
• Вход в трехходовой клапан: G 3/4" ВР
• Выход в систему отопления: G 3/4" НР
• Выход в контур змеевика косвенного водонагревателя: G 3/4" НР
• Номинальное давление: 6 бар
• Максимальное дифференциальное давление: 0,65 бар

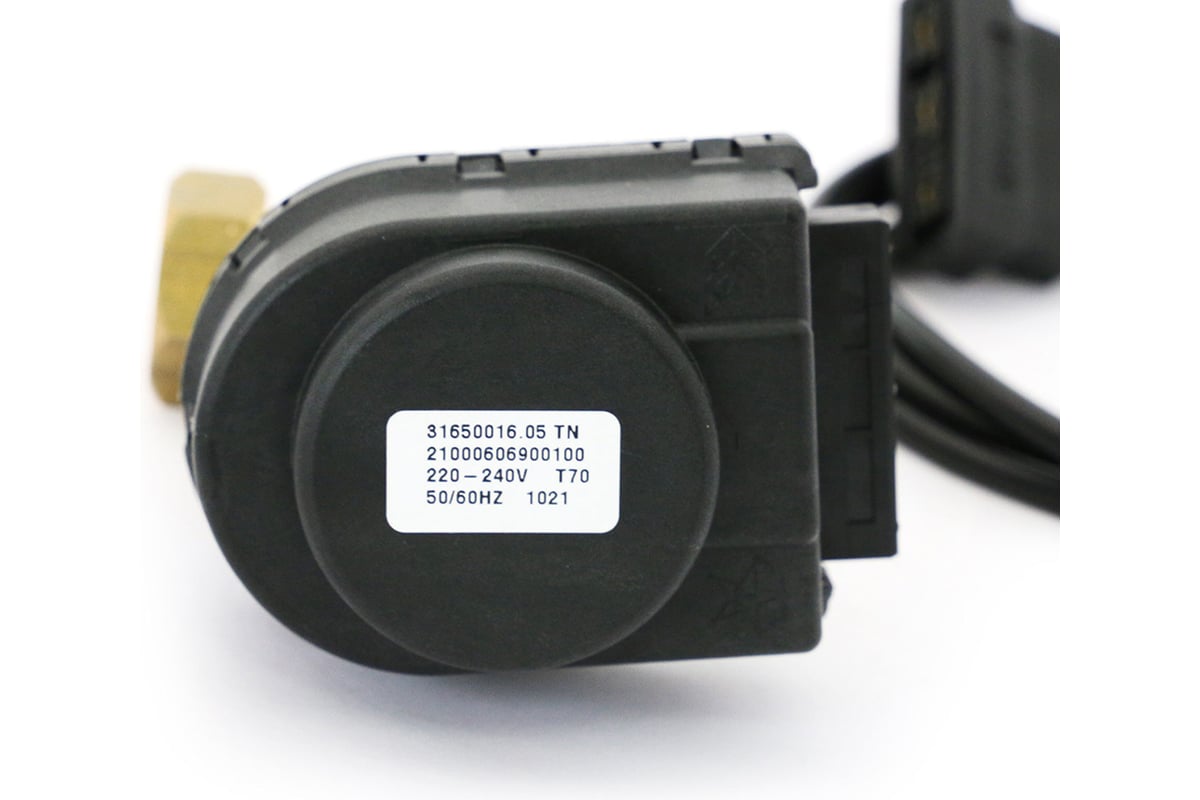

• Напряжение питания: 220 В
• Частота сети: 50 Гц
• Диапазон допустимых напряжений: 220-240 В
• Время переключения сервопривода: 5 секунд
• Мощность: 4,5 Вт
• Потребляемый ток: 23 мА
• Срок службы: 10 лет
