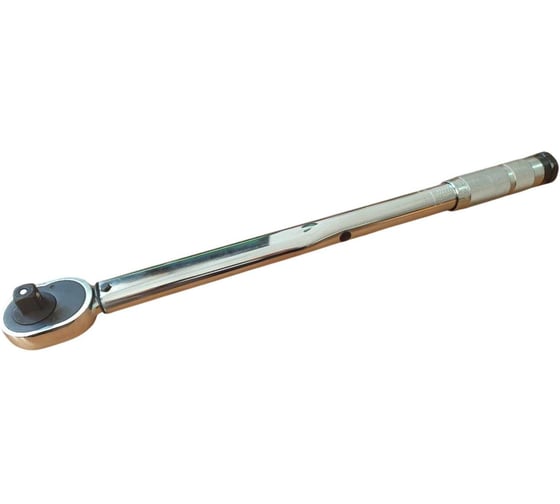

Ключ динамометрический WYNNS с гол. под ключ 1/2 20кг W0367/0363 Tools 00000019852

Ключ динамометрический с гол. под ключ 1/2 20кг W0367/0363 Tools с головками 17,19,22 и удленителем ½

Привод: быстросъемный механизм 1/2" (12,5 мм) с возможностью прямого и обратного хода. Шкала: основная шкала на стальной трубке, дополнительная шкала напечатана на рукоятке.

Инструкция по эксплуатации

Сначала ослабьте крепежный болт против часовой стрелки, затем возьмитесь за ручку и поверните ее по часовой стрелке, чтобы установить значение крутящего момента.

Необходимый момент затяжки устанавливается вращением рифленой рукоятки.

Поворачивайте рифленую рукоятку по часовой стрелке до тех пор, пока нулевая отметка на основной шкале (Н.м) не совпадет с продольной отметкой, которая параллельна центральной оси шкалы (рисунок 1), а передний край рукоятки не совпадет с линией 112Н.м.

Продолжайте поворачивать рифленую рукоятку по часовой стрелке, пока значение «6» на малой шкале не совпадёт с продольным крутящим моментом (рис. 2). Динамометрический ключ теперь отрегулирован и готов к использованию с крутящим моментом 120 Н·м.

Зафиксируйте рифленую ручку, повернув её по часовой стрелке (затянув болт). Это предотвращает срабатывание предустановленного положения.

Применение динамометрического ключа

Вставьте гнездо в квадратный шип 1/2 дюйма и соответствующий болт или гайку. Если болт не затянут, постепенно затягивайте его до щелчка. Щелчок означает, что достигнут момент затяжки для затяжки болта.

Помимо основной шкалы в Н·м на динамометрическом ключе, на нижней части корпуса стальной трубы также имеется шкала в кг·м.

Если динамометрический ключ не будет использоваться в течение длительного времени, поверните рифленую рукоятку против часовой стрелки в положение (ниже) и храните его в сухом месте.
