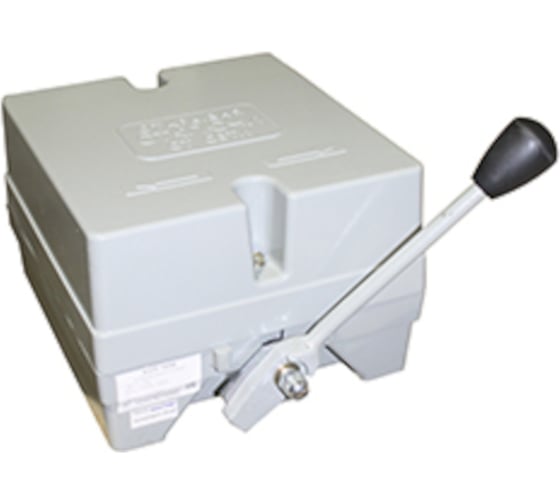

Командоконтроллер Электротехник ККП-1124 У2, рукоятка нормальная, 10 групп, 4-0-4, IP20, ET011840

Командоконтроллеры ККП являются аппаратами ручного управления. Контакты командоконтроллеров рассчитаны на коммутацию цепей катушек контакторов и реле постоянного или переменного тока, а также цепей управления преобразователями, тиристорными регуляторами и подобными им устройствами.

Командоконтроллеры являются многоцепными аппаратами с заданной программой замыкания контактов на определенных положениях рукоятки управления. По принципу действия командоконтроллер аналогичен силовым кулачковым контроллерам или контроллерам крановых пультов управления.

В отличие от силовых контроллеров контактная система командоконтроллеров мостикового типа с серебряными контактами, кулачковый барабан и два набора контактных элементов по шесть элементов в наборе компонуются в контактный блок, который вместе с подшипниками и фиксатором положений является самостоятельным изделием, допускающим использование в различных комплектных устройствах управления. Этот блок размещается в корпусе из алюминиевого сплава, закрываемом крышкой из такого же сплава. Привод кулачкового барабана осуществляется от рукоятки. Упоры крайних рабочих положений кулачкового барабана также устанавливаются на фиксаторе.
