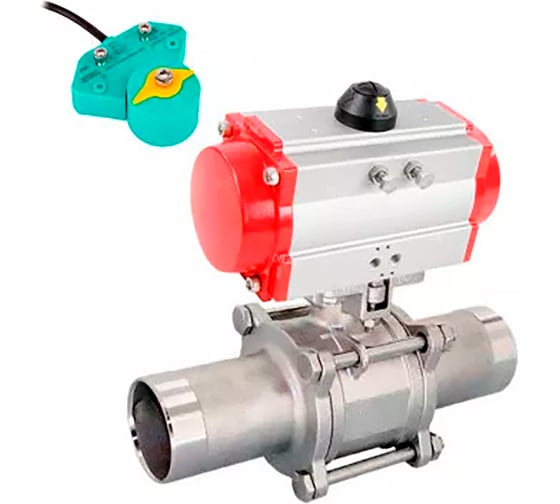

Кран шаровой DN.ru 304-304-PTFE-W-ISO-H LONG Ду50 Ру40, пневмопривод, магнитный переключатель D160-62574

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Принцип работы: Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Пневмоприводы двойного действия DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Магнитный переключатель DN.ru МППП-200 предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Функционирование магнитного переключателя основано на срабатывании двух независимых, полностью герметизированных, магнитных датчиков, расположенных внутри U-образного корпуса.

Технические характеристики поворотного пневмопривода DN.ru двойного действия DA-083:

• Модель привода - DA-083
• Наличие ручного дублера - нет
• Тип пневмопривода - двойного действия
• Рабочее давление - 2...8 бар
• Рабочая среда - фильтрованный сжатый воздух
• Диапазон регулировки - ± 5° для вращения при 0° и 90°
• Подача воздуха - G1/4
• Крутящий момент - 94 Нм
• Тип ISO-фланца - F05, F07
• Квадрат штока - 17х17 мм
• Вес привода - 3.1 кг
• Страна производитель привода - Китай

Технические характеристики магнитного переключателя DN.ru МППП-200 для пневматических приводов:

• Материал корпуса - пластик PP-GF30
• Степень защиты корпуса - IP67
• Совместимые устройства - пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
• Индикация угла поворота вала совмещаемого устройства - 0-90°
• Тип контакта - NO
• Тип взаимодействия датчиков - магнитный
• Расстояние взаимодействия датчиков - 1÷6 мм
• Частота переключения вкл/выкл - 0÷4.8 кГц
• Визуальная индикация - два светодиода
• Номинальное напряжение - 5÷240В AC/DC
• Номинальный ток - 0÷300 mA
• Номинальная мощность - 10 Вт
• Температура окружающей среды - от -40 до +85 °C
• Кабельный вывод - 4 провода (2 провода/обрыв, 2 провода/закрытие)
• Вес - 0.14 кг
