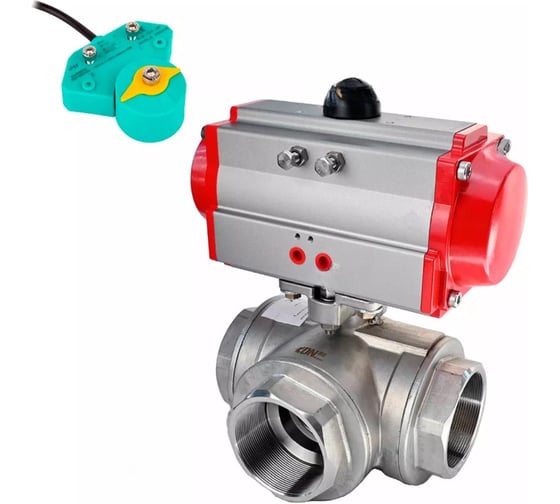

Кран шаровой DN.ru RP.SS316.200-ISO L-тип Ду20 Ру63, пн.привод, магнитный перекл-ль D160-63002

Кран шаровой 3-ходовой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Принцип работы: Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Основным отличием от обычного муфтового крана является наличие трех патрубков присоединения с внутренней резьбой.
Пневмоприводы двойного действия DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.
Магнитный переключатель DN.ru МППП-200 предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Функционирование магнитного переключателя основано на срабатывании двух независимых, полностью герметизированных, магнитных датчиков, расположенных внутри U-образного корпуса.
