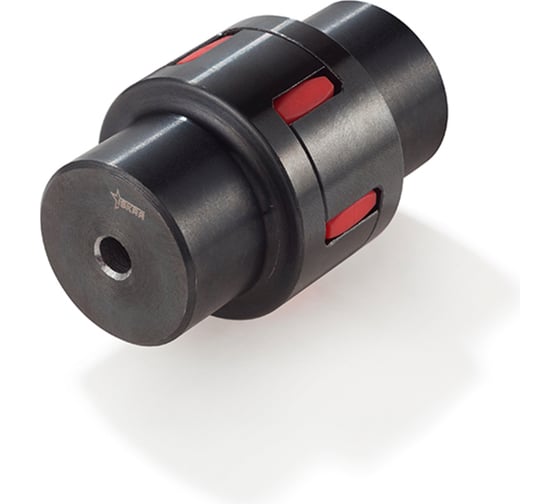

Кулачковая муфта под расточку ISKRA 98Sh (ROTEX24) SGM24AA SGM24AA-ISKRA

Полумуфта под расточку SGMA024 ISKRA применяется для передачи крутящего момента путем соединения валов в механизмах. Компенсирует незначительное смещение валов, обеспечивает эффективное гашение крутильных колебаний и способна передавать значительный крутящий момент.

Ширина H1, мм 30 Внешний диаметр De, мм 55 Общая ширина H, мм 78 Ширина H2, мм 24 Внутренний диаметр упругого элемента F, мм 27 Диаметр ступицы MA, мм 40 Ширина упругого элемента N, мм 14 Момент инерции Hub B1, кг/см2 3 Ширина E, мм 18 Черновое отверстие A, мм 9 Максимальный диаметр da max, мм 24 Зазор S, мм 2 Материал чугун EN-GJL-250 Вес, кг 0,36 Тип Под расточку

Упругий элемент типа паук красный ER24032 ISKRA предназначен для осуществления упругой связи между соединительными муфтами кулачкового типа. Максим. число оборотов 10600 об/мин.

Рассчитан на крутящий момент до 120 Н·м.

Диапазон рабочих температур от - 40°C до +125°C.

Внимание! Фото носит иллюстративный характер!
