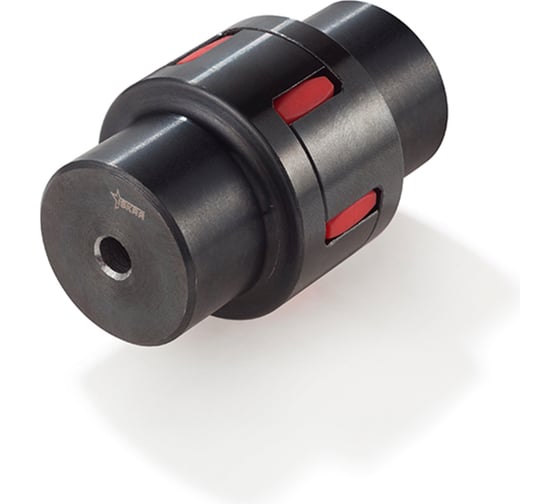

Кулачковая муфта под расточку ISKRA 98Sh (ROTEX28) SGM28AA SGM28AA-ISKRA

Полумуфта под расточку SGMA028 ISKRA применяется для передачи крутящего момента путем соединения валов в механизмах. Компенсирует незначительное смещение валов, обеспечивает эффективное гашение крутильных колебаний и способна передавать значительный крутящий момент.

Ширина H1, мм 35 Внешний диаметр De, мм 65 Общая ширина H, мм 90 Ширина H2, мм 27,5 Внутренний диаметр упругого элемента F, мм 30 Диаметр ступицы MA, мм 48 Ширина упругого элемента N, мм 15 Момент инерции Hub B1, кг/см2 7 Ширина E, мм 20 Черновое отверстие A, мм 10 Максимальный диаметр da max, мм 28 Зазор S, мм 2,5 Материал чугун EN-GJL-250 Вес, кг 0,6 Под расточку

Упругий элемент типа паук красный ER28038 ISKRA предназначен для осуществления упругой связи между соединительными муфтами кулачкового типа.

Рассчитан на крутящий момент до 320 Н·м.

Диапазон рабочих температур от - 40°C до +125°C.
